LM3886 MFB付きパワーアンプ
男性アナウサーの声のボン付きは胴間声といって、いかにも大型スピーカーから出ています、と言う表情をしている。
マイク・スピーカーを通さない生の声の近い男性アナウサーの声を再現したい。
昔、スピーカー（三菱の６半）を２個つぶして、一個のマグネットアッセンブルをピックアップ側にして、真空管OTLで試したことがあった。
効果は目に見えて、ボン付きはピタリと止まったが、中域でやや割れるような感じがした。その後wooferも8",12",14"と大型になるに従い、
改造の大変さと、おっくうさと相まって取り組まなかった。
最近、ラジオ技術の記事で、オープンタイプの検出ユニットの作成記事を観て、趣味にさく時間も出来たので挑戦を試みた。
併せて、検出ユニットの付加を伴わない、ブリッジ式にも挑戦。
■検出コイル作成記はこちら。
真空管時代は、DCアンプの作成・差動アンプの作成は、回路的にも安定的にも僕の技量を超えており、MFBの帰還入力は、初段のカソードに返していた。
昨今の電子ディバイスの発展は、いとも簡単にして安価に、アナログオペアンプを購入する事により実現してしまう。
そこで、パワーアンプとして作成実績のあるNational
Semiconductor 社 LM-3886 を採用、オペアンプも実績豊富な５５３２型（今回はお店の在庫の関係でテキサスインスツルメント社のNE3352AP）を採用した。
■改造スピーカーを実装しての実験結果はこちらに報告。

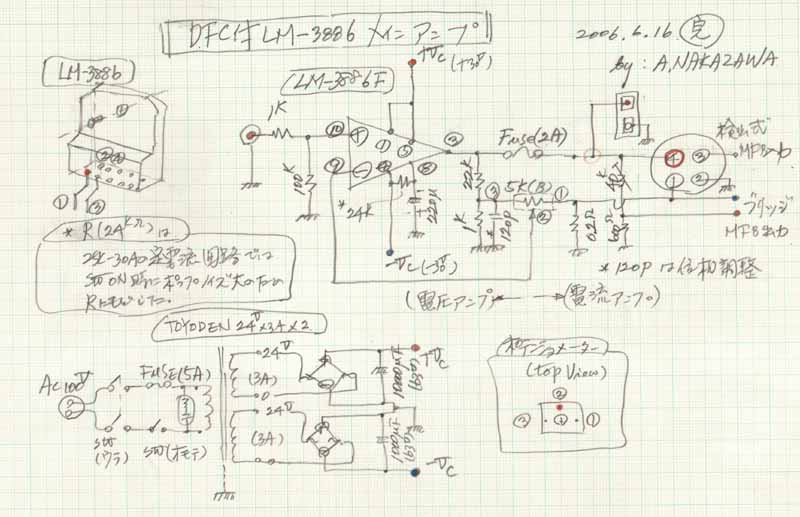

回路図
パワーアンプ部 |
 |

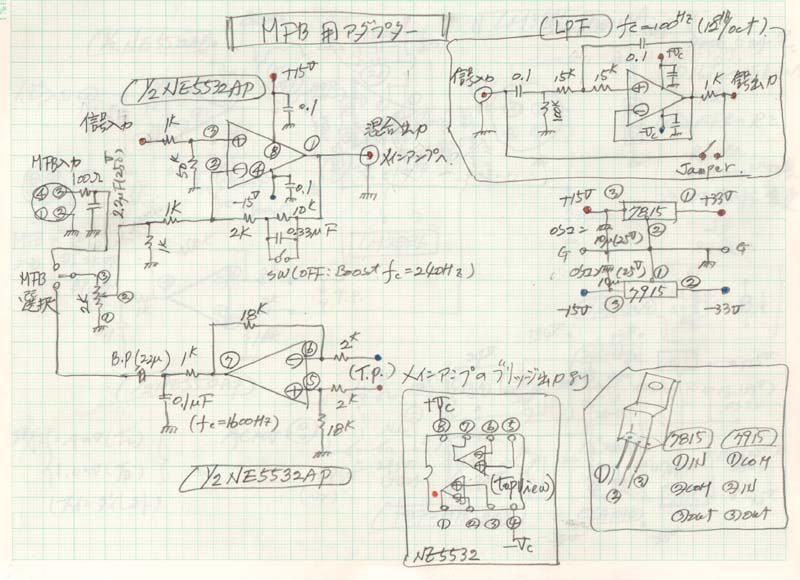

回路図
MFBアダプター部 |
 |
| 特性 |
|
周波数(Hz) |
L-ch |
R-ch |
備考 |
| 残留雑音 |
|
1.1mV |
1.0mV |
電圧アンプ、入力オープン、10kHz以上の高周波 |
|
0.6mV |
0.8mV |
電圧アンプ、入力ショート、60Hzを基本とする２，３次波が主体 |
| Gain |
2,000 |
39dB |
39dB |
| f特 |
20 |
-2 |
-2 |
| 200 |
0 |
0 |
| 2,000 |
0 |
0 |
| 20,000 |
0 |
0 |
| 40,000 |
0 |
-0.5 |
|
|
|
| 出力 |
2,000 |
15V(28W)以上 |
15V(28W)以上 |
トヨデントランス(24V3A×2) |
|
|
|
|
| Boost特性 |
2,000 |
0 |
0 |
| 400 |
1 |
1 |
| 200 |
2.5 |
2.5 |
| 100 |
6 |
6 |
| 50 |
8.5 |
9 |
| 25 |
9.5 |
10 |
| 出力インピ−ダンス（Ω） |
2,000 |
2.5 |
- |
DFCを電圧アンプにセット（ＤＦ＝３） |
| 2,000 |
352.0 |
- |
DFCを電流アンプにセット（ＤＦ＝０） |
| 2,000 |
7.3 |
- |
中間（ＤＦ＝１） |
|

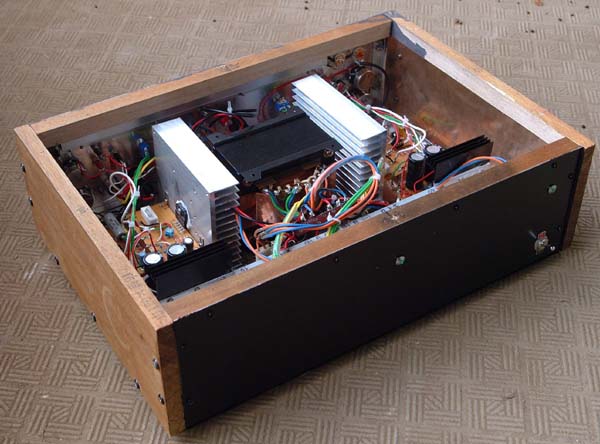

| 外観 |
 |

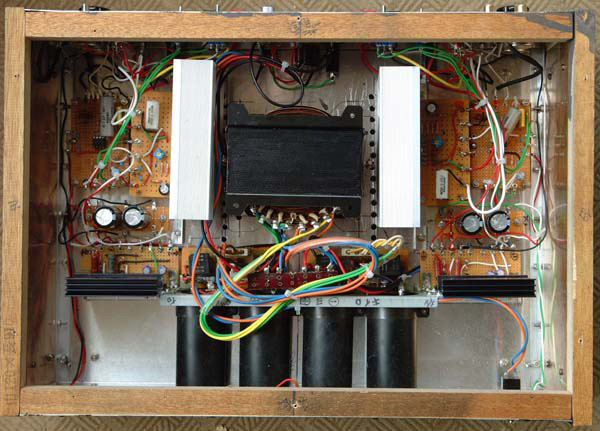

| 内面 |
 |

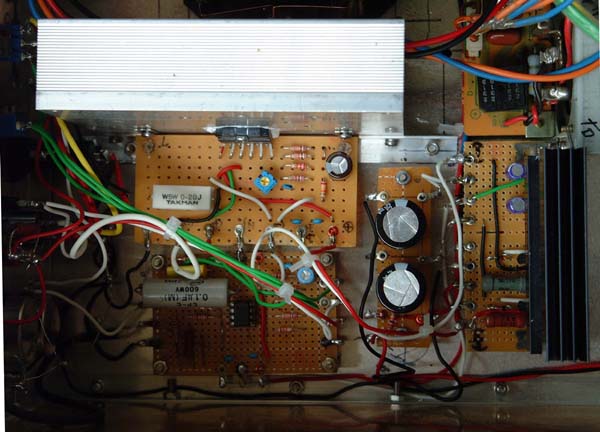

| アンプ部 |
 |

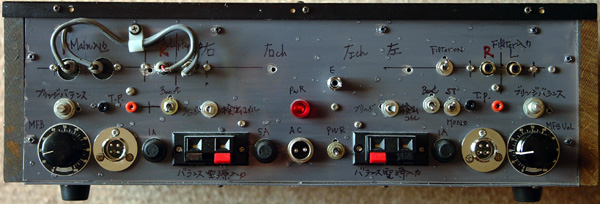

| 背面 |
 |
