| センターキャップを切断し、外磁タイプマグネットを立て、 はがきのボビンにφ0.2mmのウレタン線を幅7mmに１層巻き。 ボビンの接合は、セメダインXで糊代を付け、コーン紙の根本に 接合した。この接合方法が、以下の位相特性の悪さの根元か。 |
FOSTEＸ FE-103（１６Ω）のMFB検出コイルの特性
|
| センターキャップを切断し、外磁タイプマグネットを立て、 はがきのボビンにφ0.2mmのウレタン線を幅7mmに１層巻き。 ボビンの接合は、セメダインXで糊代を付け、コーン紙の根本に 接合した。この接合方法が、以下の位相特性の悪さの根元か。 |
| 特性 | |||
| 仕様 | ボビン外径24mm巻幅7mm1層ウレタン線φ0.2mm | ||
| 入力 | 1.0 | Ｖ | 150Hz sine波 |
| 出力 | 6.0 | ｍＶ | 150Hz sine波 |

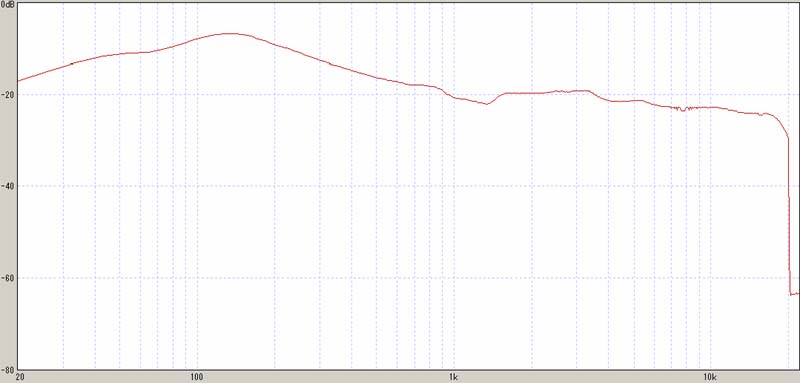

検出コイルのf-特

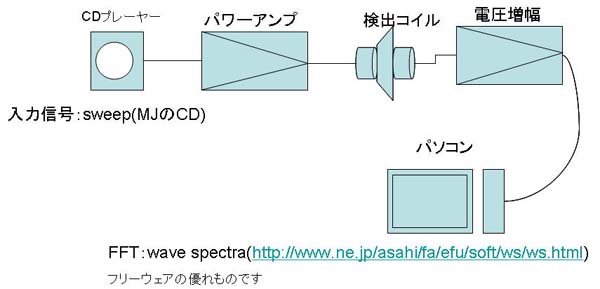

f-特 測定ブロックダイヤグラム
位相差測定結果
 |
 |
 |
|||
| 40Hz | θ=45° | 80Hz | θ=0° | 100Hz | θ=0° |
 |
 |
 |
|||
| 160Hz | θ=45° | 200Hz | θ=90° | 240Hz | θ=90° |
 |
 |
 |
|||
| 300Hz | θ=135° | 400Hz | θ=135° | 500Hz | θ=135° |
 |
 |
 |
|||
| 600Hz | θ=135° | 700Hz | θ=180° | 800Hz | θ=180° |
 |
 |
 |
|||
| 1000Hz | θ=180° | 1600Hz | θ=180° | 2000Hz | θ=180° |
オッシログラフ画像撮影データ
ボディ：Fujifilm FinpixS1Pro、レンズ：Micro Nikkor 55mm 2.8S、絞り：f5.6、シャッタースピード：1/30、フィルム感度：ISO400、撮影距離：35cm

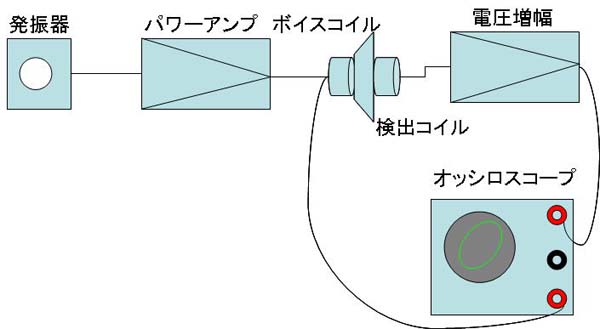

位相差ー測定ブロックダイヤグラム
計測結果の感想
200Hzで位相差９０°２０００Hzで180°回転（完全逆相）している。
MFBが掛かるのは、せいぜい200Hz以下ということか。
検出コイルの結合がいい加減で位相差を生じているのだろう。
各先生の様にボイスコイルボビンに直づけが必要らしい。
