LM3886_MFB付きアンプ スピーカー実装実験
2006.7.20作成
■実験条件
| 項目 | 仕様 | |
|||
| 使用スピーカー： | FOSTEX FE-103検出コイル改造 | 密閉箱に装着 | 容積：4800cc | ||
| 使用アンプ： | LM3886_MFB付きアンプ | 出力インピーダンス： | 2.5Ω（DF=3）に調整 | ||
| MFB量： | 検出コイル型 | 6dB(200Hz) | |||
| ブリッジ型 | 6dB(200Hz)（見かけ） | ||||
| 入力信号： | sweep | MJの市販CD | 20Hz～20kHz | ||
| tone burst | W.Gで自作をCDにプリント | 50Hz～2kHz間で１波 | |||
■測定ブロックダイヤグラム

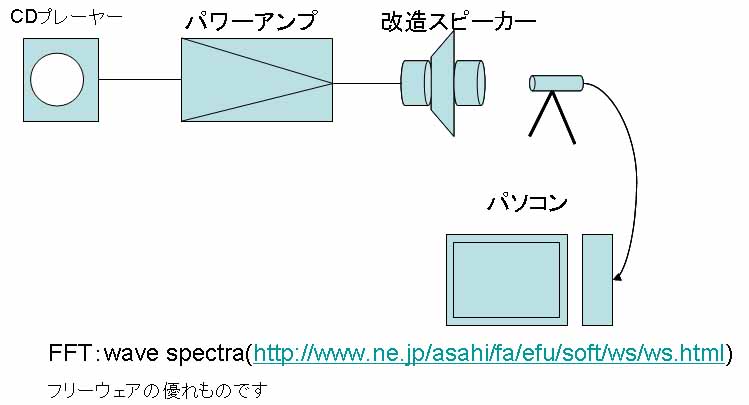

信号は、CDプレーヤーから入力
■f-特
| MFBモード | f-特 | |
| MFBなし |  |
|
| 検出コイル型MFB |  |
|
| ブリッジ型MFB |  |
■トーンバースト
| 63Hz～800Hz | ||||
| 入力波 |  |
|||
| 63Hz | 100Hz | 400Hz | 800Hz | |
| MFBなし |  |
 |
 |
 |
| 検出コイル型MFB |  |
|
|
|
| ブリッジ型MFB |  |
 |
 |
 |
■感想
①既存のスピーカーに付加物を付けて改造する事は、本来のそのスピーカーの特性を害する。（f-特のピークディップの甚だしさ。）
②f-特からは、検出コイル型MFBではせいぜい300Hz以下でしかNFは有効ではなく、それ以上の周波数では、正帰還にになる。
③f-特からは、ブリッジ型MFBは、400Hz当たりから6dB/octで減衰しており、効果らしきものが認められる。
④トーンバーストの波形は、観るも無惨。MFBなしが一番率直な振動をしている様子が見える。
⑤トーンバーストの波形でオーバーシュートの状況を観察すると、検出コイル型MFBでは、少しダンプされている。
⑥ブリッジ型MFBは、それなりになにがしかのMFB効果が出ていることは確認出来る。スピーカーを改悪しないで良い効果が期待できそうで、有望である。
