■オンゾーラボ"MFB-20Ⅱは、千竃式検出コイル付きMFBスピーカーユニットであるから、何もブリッジ式でMFBをかける必要はない。
しかし、一般のスピカーに改造なしでMFBをかけたい願望は常にあった。
ウーファーから出る男声のボンつく音は、一頃のハイファイを思わせるが、今はいただけない。
そこで、オンゾーラボ"MFB-20Ⅱを利用して、ブリッジ式MFBの効き目を検出コイルで監視しようと実験を試みた。

■検出コイル式MFBの結果は「ラジオ技術　２００７年３月号　P.50」に掲載してあるので、参照してください。

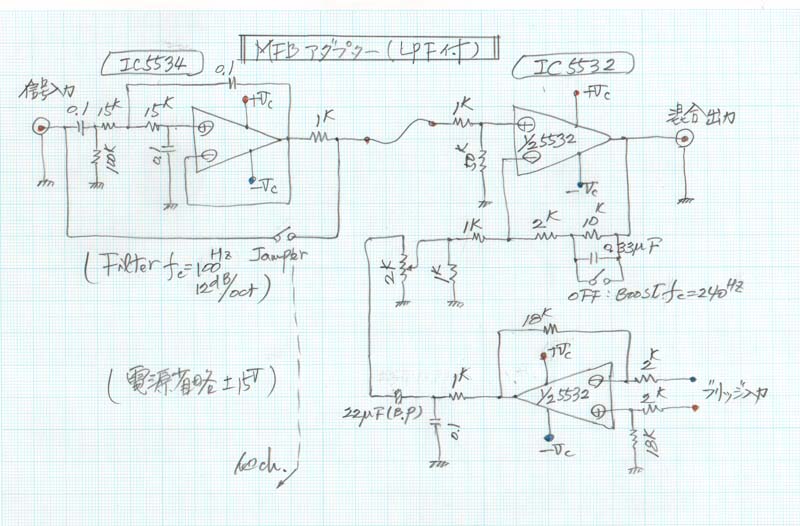

■LP フィルタ特性とLOW-BOOST特性
測定は、White NoiseをCDから入力し、FFTでパソコンに表示、図化した。

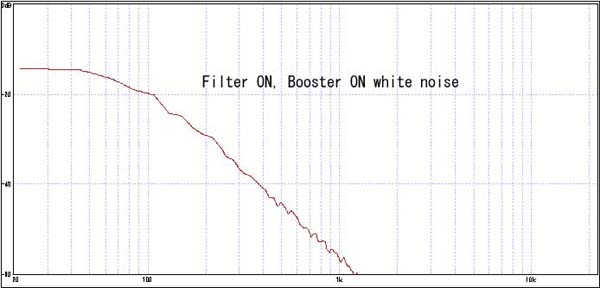

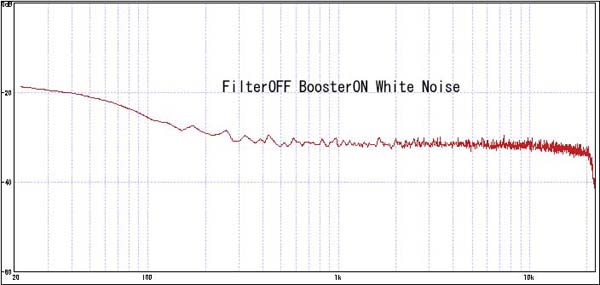

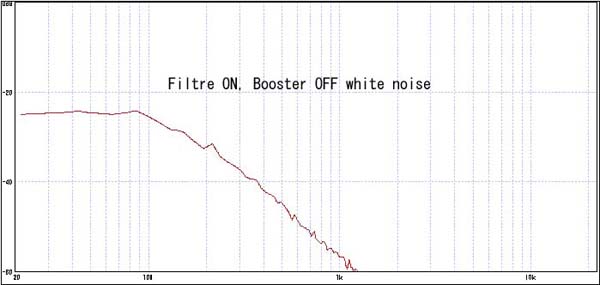

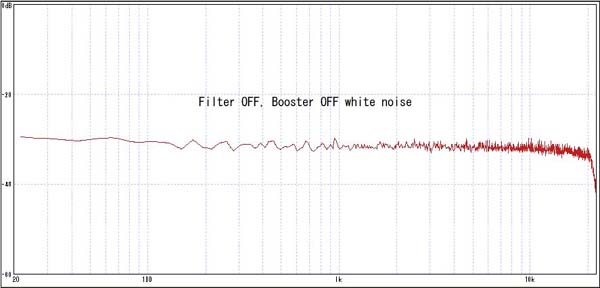

LPF フィルタ特性、LOW-BOOST特性、フィルタ＋LOW-BOOST特性を表す。

LP Filter	Low Booster	周波数特性
OFF	OFF
OFF	ON
ON	OFF
ON	ON

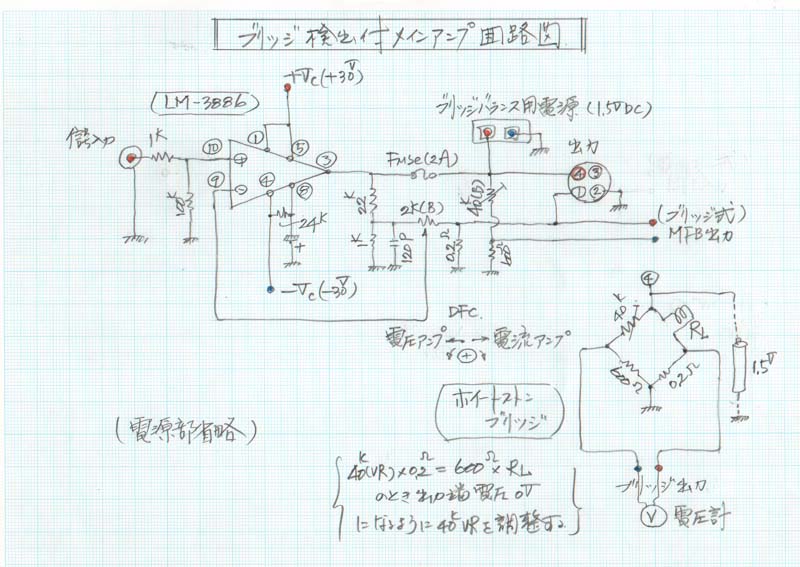

■ブリッジ式MFBの効果
MFB量は、MFB入力ボリュームで調節するが、最大位置で結果的に9.5dBであった。

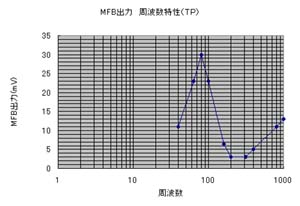

ブリッジの検出電圧の最大値は、Vc入力2V(100Hz)に対して、30mVでMFBコイルの1Vに比して小さい。
①各種周波数特性
以下、MFB OFFの周波数特性、MFB ONの周波数特性、ブリッジ電圧出力端(TP)の周波数特性、MFB検出コイルの周波数特性を表す。

MFB	測定箇所	周波数特性

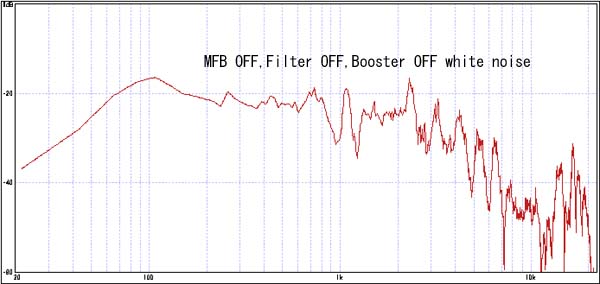

OFF	スピーカー出力/MIC		case18

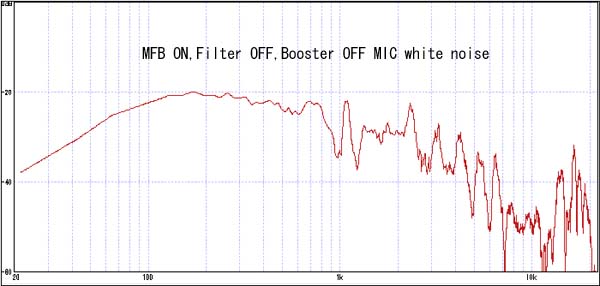

ON 9.5dB	Mスピーカー出力/MIC		case14

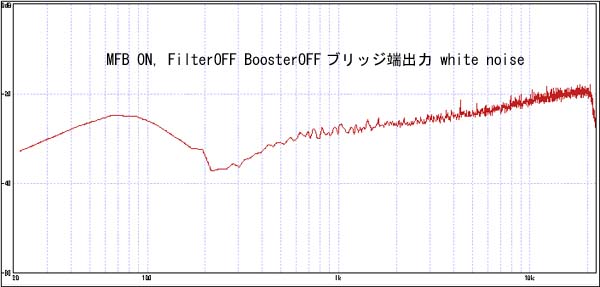

ON 9.5dB	ブリッジ端出力		case10
ON 9.5dB	ブリッジ（左）/ MFBコイル（右）の比較		低周波領域

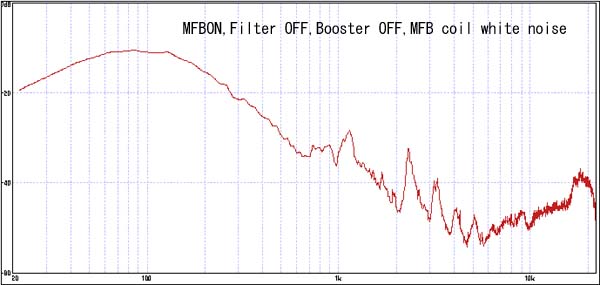

ON 9.5dB	MFB コイル		case11

②トーンバースト特性(50Hz～200Hz）
トーンバースト波をパソコンで作成し、CD-Rに書き出し、CD-Rプレーヤーから入力した。
測定箇所からの出力をパソコンに録音、「Adobe Audition」で波形拡大、「Adobe Photoshop」で切り張りしたものが下図である。

■ブリッジ方式の効果の考察
①スピーカーを含めた総合特性
・周波数特性からは、f₀付近の盛り上がりが制御されており、効果が認められる。
・トーンバースト波形からは、効果が明かである。
・200Hz付近までは効果がありそう。ブリッジ端出力の出力特性が、MFB検出コイルの出力特性に近似している。
②ブリッジ回路の検出特性
・MFB検出コイルのそれと比較して200Hzまでは使える。
・ブリッジ回路のトーンバースト波形に160Hzから高調波が見受けられる
・ブリッジ回路の検出電圧は小さく、MFB量9.5dBが最大であった。もっとMFB量を増やすには、作動アンプの利得増大が必要。
・このとき、MFB検出コイル波形は、なめらかな波形で、スピーカー出力（MIC出力）と類似している。
③メインアンプの出力特性
・スピカー負荷でメインアンプの出力端に、トーンバースト出力波形に乱れが見られる。この現象は、MFBをON/OFFともに現れる。
・スピーカー出力（MIC出力）、MFBコイルの出力波形には乱れが見られないのはなぜか。
・単一波形はきれいなサイン波であることは、確認済み。

	MFB	測定箇所	入力波(100Hz)	50Hz	63Hz	80Hz	100Hz	160Hz	200Hz
MFB OFF MIC	OFF	スピ－カー出力								case17
MFB ON MIC	ON	スピ－カー出力								case15
MFB ON OUT	ON	アンプ出力端								case16_1
MFB OFF OUT	OFF	アンプ出力端								case19
MFB ON TP	ON	ブリッジ出力端								case12

MFB ON MFBcoil	ON	MFB検出コイル								case13_1
