FLATs+JBL LE-14A 2Way　ｽﾋﾟｰｶｰシステム

2020.2.12作成

■特徴
システムの簡素化を図り、現行の4way3chanelシステムから2way2chanel方式とした。
スピーチレンジに平板スピーカーFLATsを置き低域の補強にJBL LE-14Aを使用し、全域スピーカー中心の変則2wayとした。
スピーチレンジと低域はチャンネルディバイダー方式とし2way2channelとした。
低域のMFBは外してスピーカーの自由制動に任せてある

■システム図

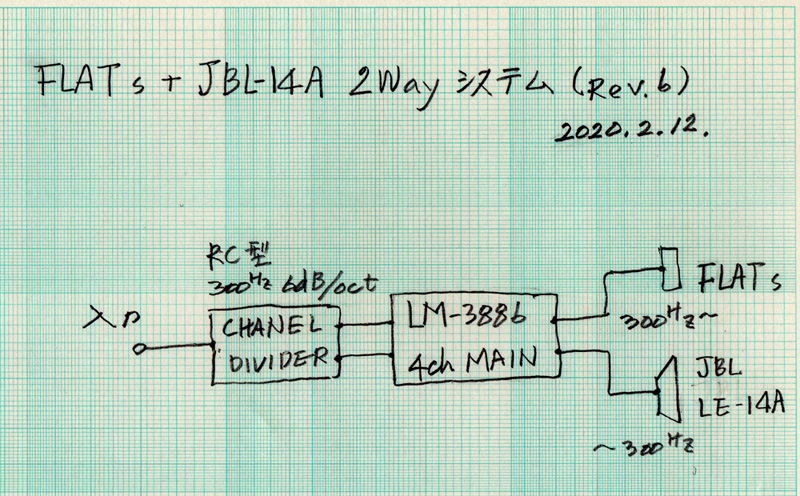

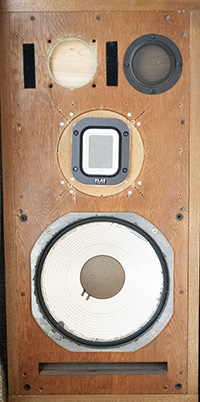

システム図		JBL077, LE85+HP92,LE5-5 を外して、FLATsを装着した。 上の穴は背面からメクラ蓋。
システム構成	帯域  スピーカーユニット   周波数帯域  チャンネルデバイダー  fc  ドライバーアンプ  スピーチレンジ  FLATs  300Hz～  市販CR型6dB/oct  300Hz  LM3886  ウーファー  JBL LE-14A  ～300Hz  市販CR型6dB/oct  300Hz  LM3886

■特性

MYSpeakerによる測定

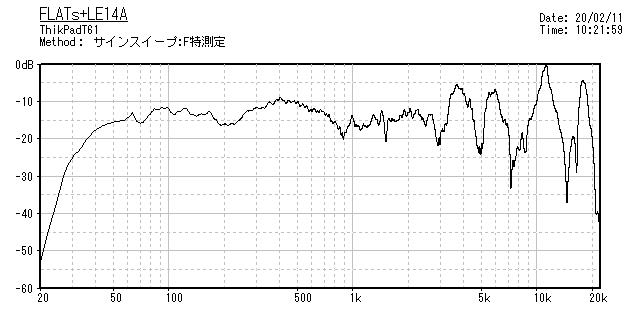

周波数特性（サインsweep）

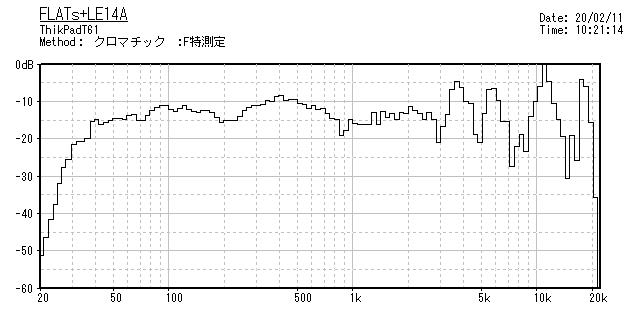

周波数特性（クロマチックsweep）

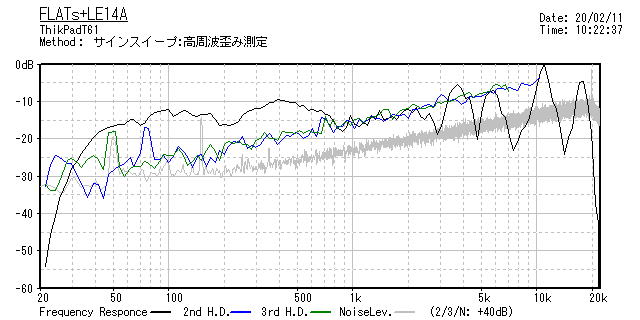

高調波歪特性

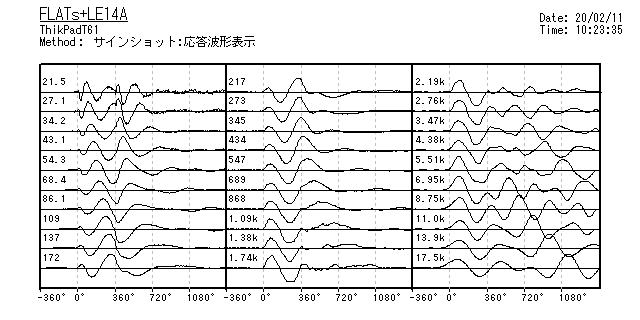

単発サイン波応答

■トーンバースト波による過渡応答

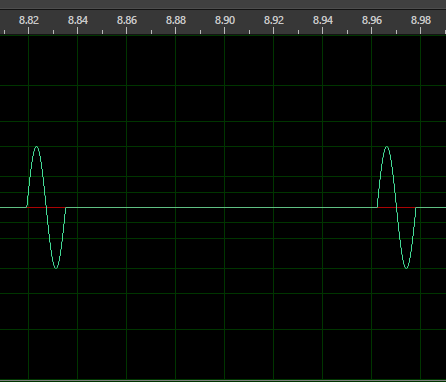

入力波2波		100Hz入力波

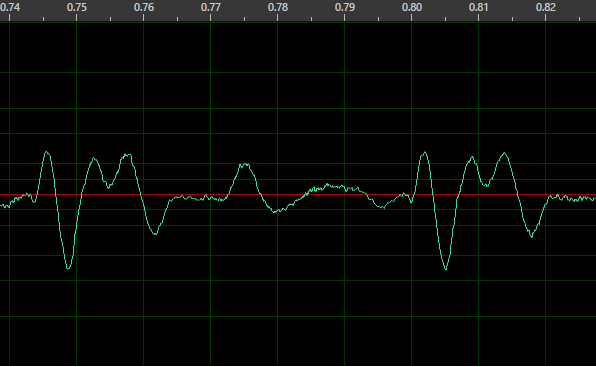

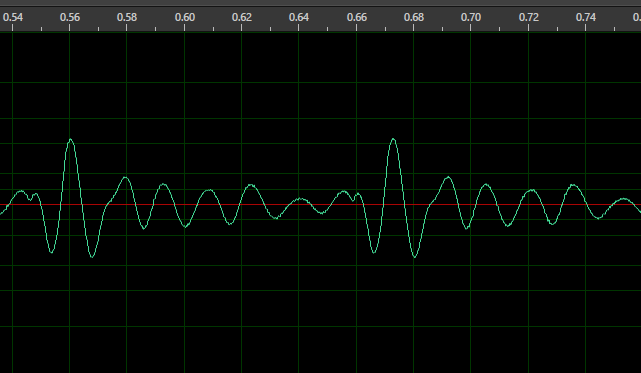

応答波		100Hz応答波

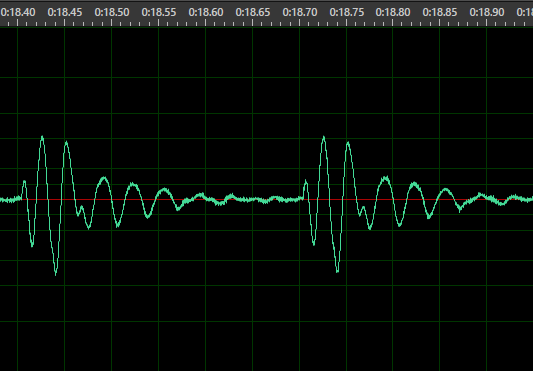

		50Hz応答波	200Hz応答波

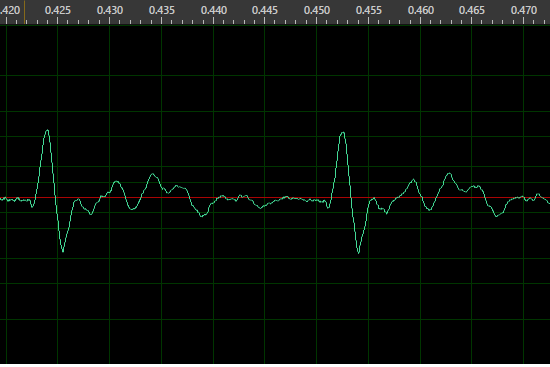

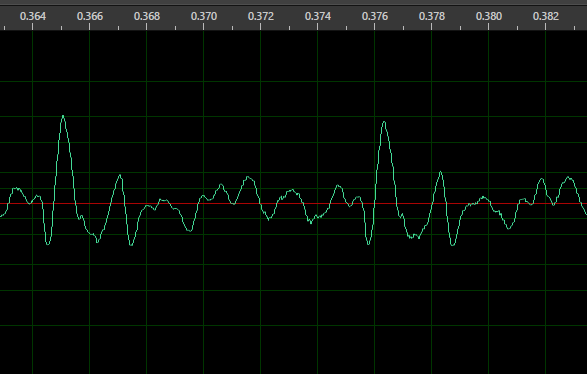

		400Hz応答波	800Hz応答波

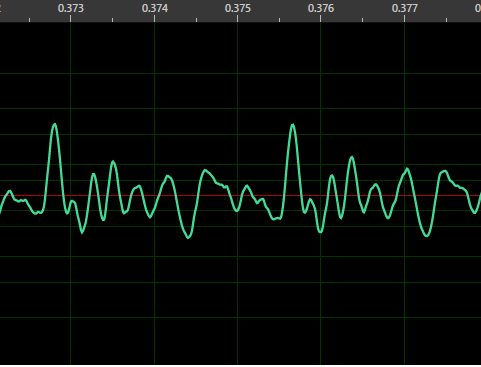

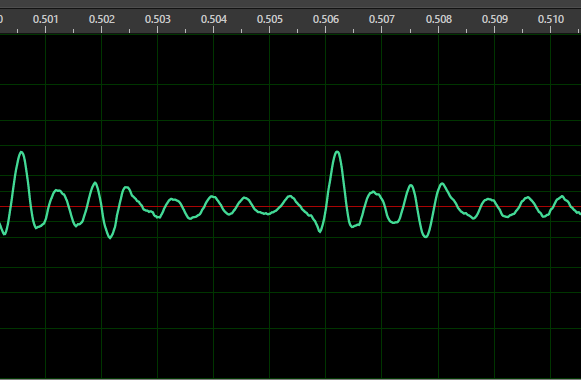

		1600Hz応答波	3150Hz応答波

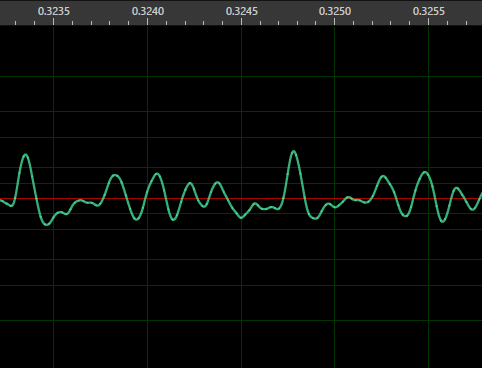

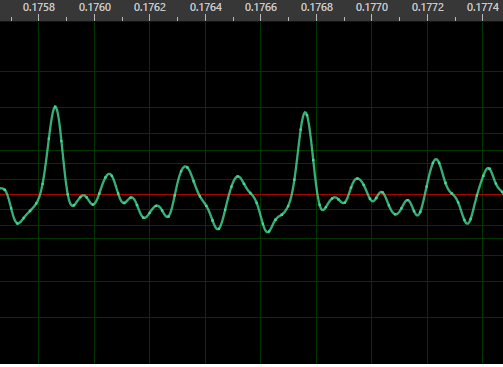

		6300Hz応答波	10000Hz応答波

■結果の評価

➀f特は総じてフラット、広域のピーク、ディップはFLATsの特徴
➁トーバースト波はひどい。過渡応答を平板スピーカーに求めるのはむりであった。
➂MFBを外したためか、低域の制動が効いていない。ブリッジ式MFBの効果はあった。
⑤MySpeakerに於けるサインショット波の出方とトーンバースト波の応答とは異なる。
⑥聴いた感じでは、低音はボン付き締まりがない。逆に豊かであるとも言える。スピーチレンジは鮮やかで聞きやすい。
総じて、楽器として気楽に楽しむにはストレスがない。
