振動版に塗布
FLATs+JBL LE-14A 2Way スピーカーシステム rev8
2024.12.11作成
■特徴
システムの簡素化を図り、現行の4way3chanelシステムから2way2chanel方式とした。
スピーチレンジに平板スピーカーFLATsを置き低域の補強にJBL LE-14Aを使用し、全域スピーカー中心の変則2wayとした。
スピーチレンジと低域はチャンネルディバイダー方式とし2way2chanelとした。
低域のMFBは外してスピーカーの自由制動に任せてある

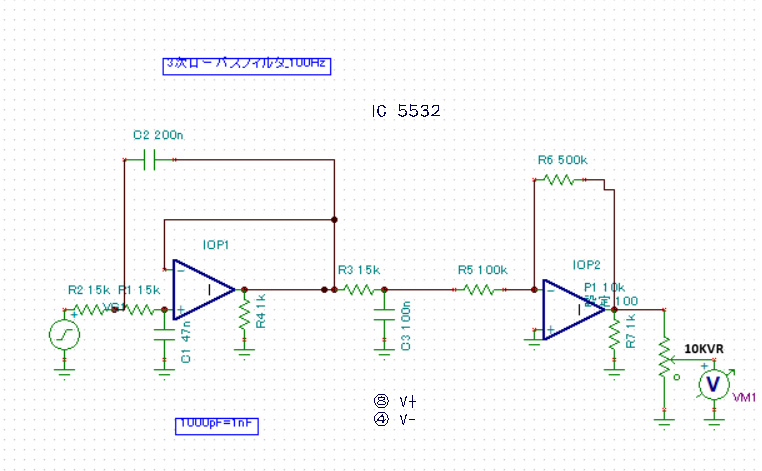

低域の胴鳴りを避けるためにローパスフィルターのカットオフ周波数を100Hzとし肩勾配を１８ｄB/octとした。
全域用のFLATsは簡易に30Hz以下を6dB/octでローカットしてある。
FLATsの振動版のコーティングにひび割れが発生したのでコーティングを剥がして黒色で塗装して固定した。
塗料は、パサヒペンの「水性スーパーコート」を使用。振動版が発泡スチロールらしいので適用を合わせて選択。
エッジと振動版にも剥がれが認められたので、NORTHWEST TRADINGの（スピーカー専用ダンプ剤兼接着剤 WD-32）で接着。

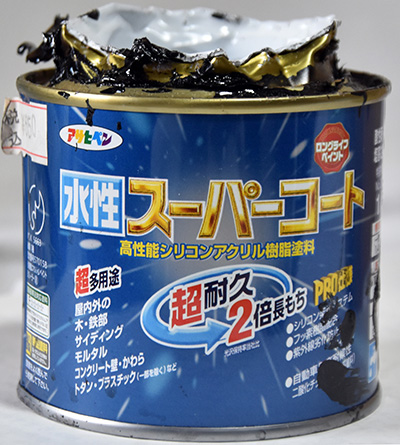

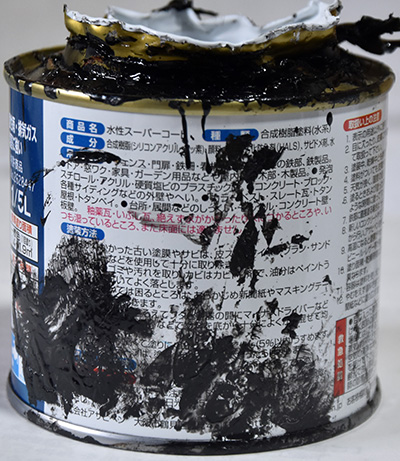

| 塗料 | |
|

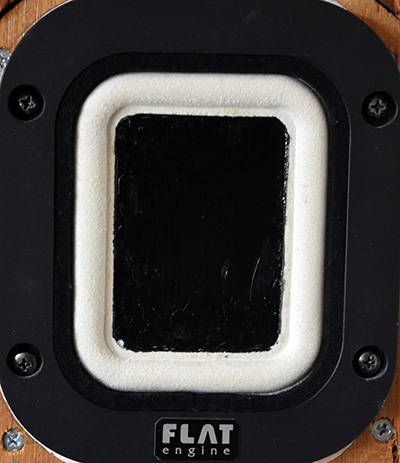

| FLATsの 振動版に塗布 |
|
|
■システム図

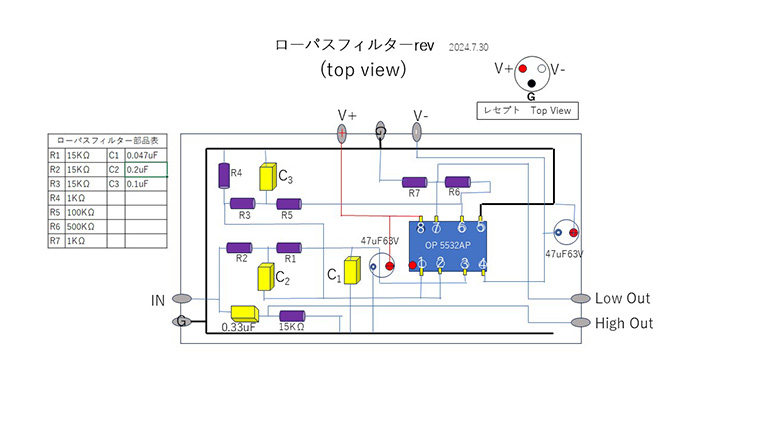

| システム回路 |  |

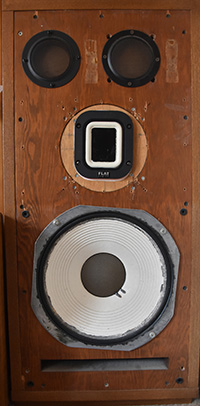

JBL077, LE85+HP92,LE5-5を 外して、FLATsを装着した。 上の穴は背面からメクラ蓋。 |
||||||||||||||||||
 |
 |
|||||||||||||||||||
| システム構成 |
|
|||||||||||||||||||
■特性
MYSpeakerによる測定

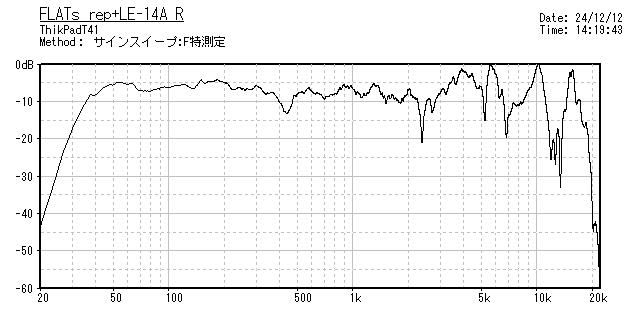

| 周波数特性（サインsweep） |  |

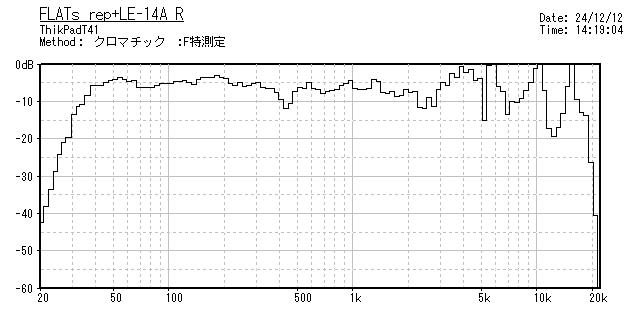

| 周波数特性（クロマチックsweep） |  |

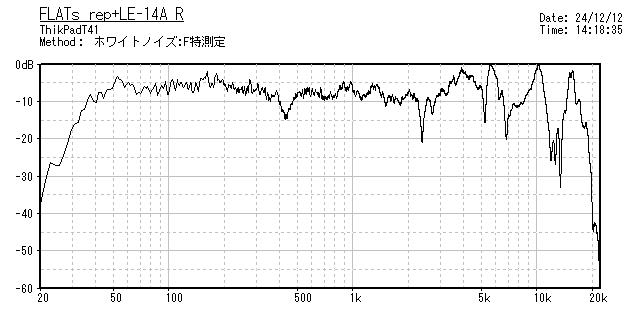

| 周波数特性（White noise） |  |

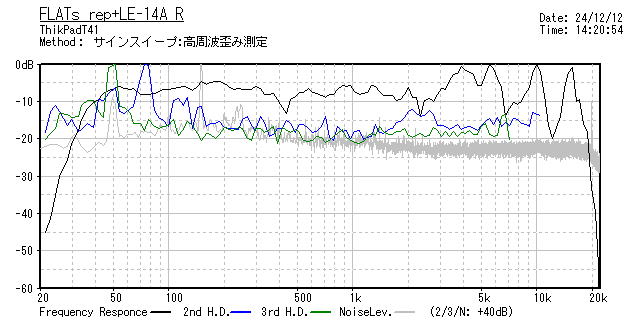

| 高調波歪特性 |  |

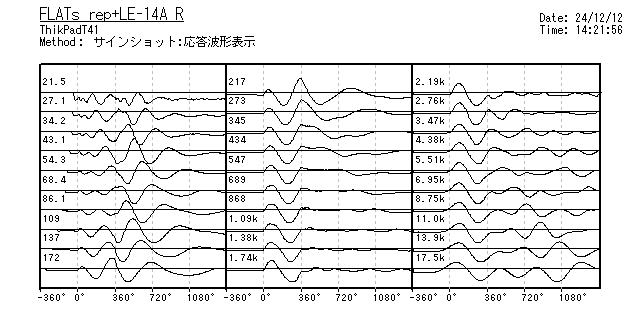

| 単発サイン波応答 |  |
■結果の評価
➀f特は総じてフラット、広域のピーク、ディップはFLATsの特徴
➁聴いた感じでは、低音が豊か。スピーチレンジは鮮やかで聞きやすい。
総じて、楽器として気楽に楽しむにはストレスがない。
