５極管３結コンパチ・シングルアンプ

2005年2月26日作成

５極管の３結は、３極管特性を示すことで知られている。

6L6族は種類が豊富で中国産やJANを秋葉原の球屋で手頃な値段で出回っている

6GA4は、東芝が出した音のいいGT３極管であったが、今はお店で見つけるのは難しいが、足はコンパチである。
ただし、内部で①ー⑤が接続されているので、6CA7を使った後は、結線を外しておくのを忘れないように注意。

あり合わせのパワートランスを使ったので、プレート電流９０mA（２本分）、ヒーター容量が3A（２本分）で制限される。

バイアス調整は、C電圧を調節する。監視は電圧計で行う。

最大出力は、2Wattと小さいが、残留ノイズも0.4mVと小さいため、静かにマイルームで聴くのに適している。
孫が生まれたので、真空管に触ってやけどをしないようにボンネットを追加した。

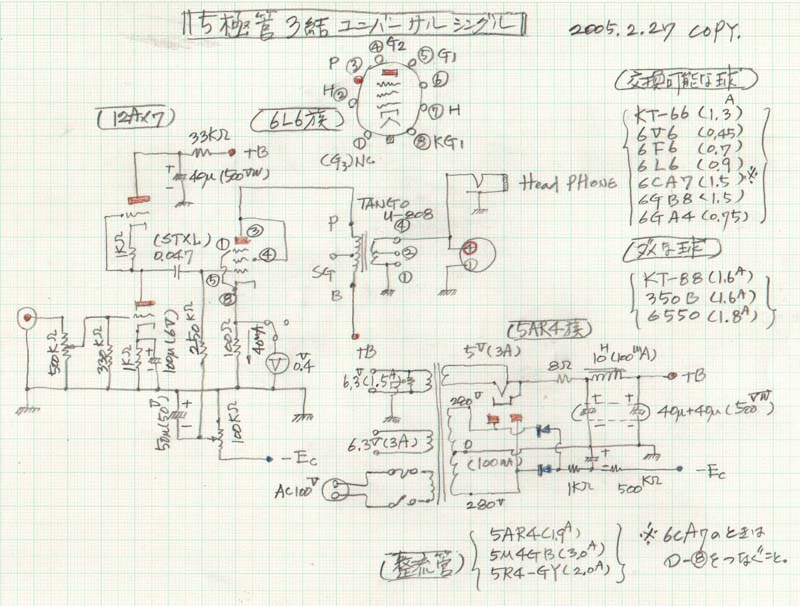

回路図

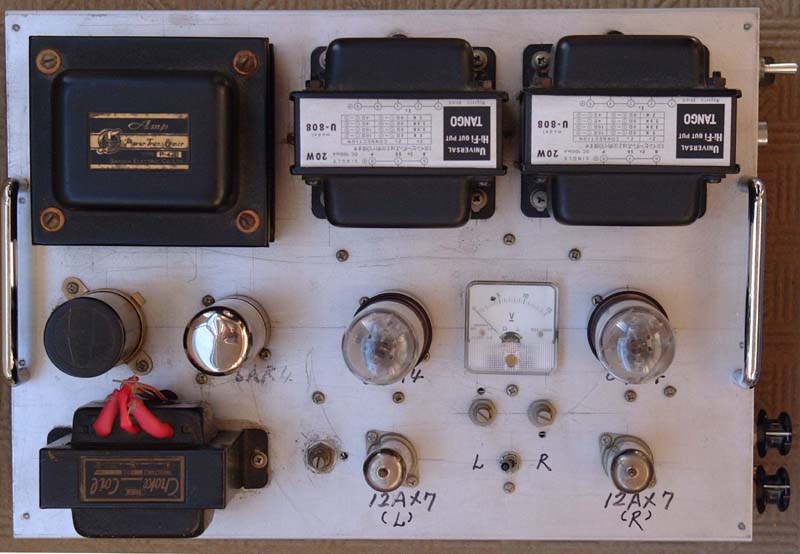

上面
電圧計の黒ポチは40mAを示している

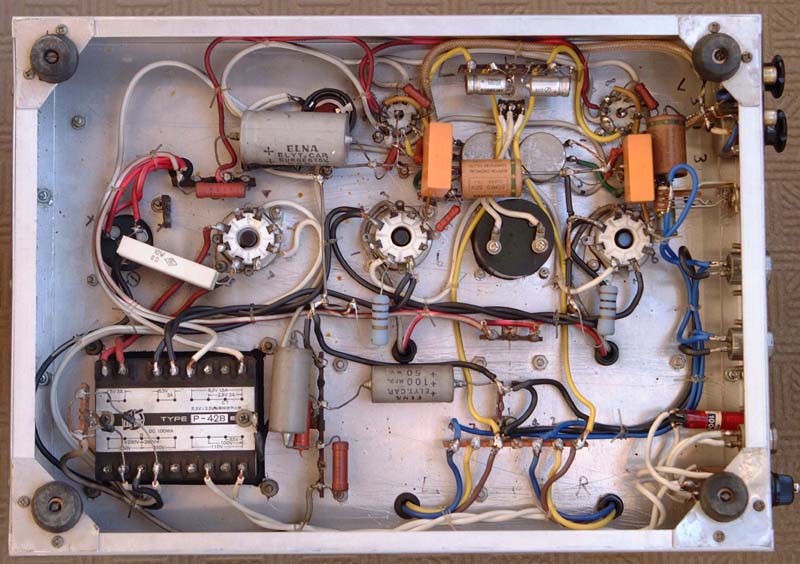

背面
あり合わせの部品で組んであるが、カップリングコンデサ（ダイダイ色）は奮発した

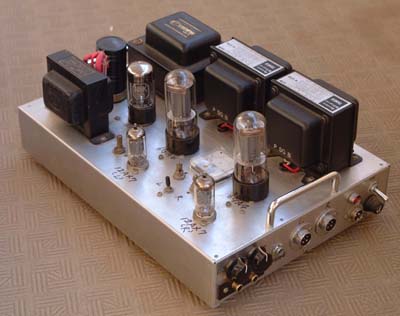

全景

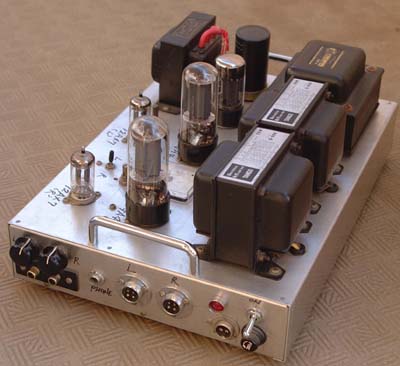

接続はメタコネを標準としている

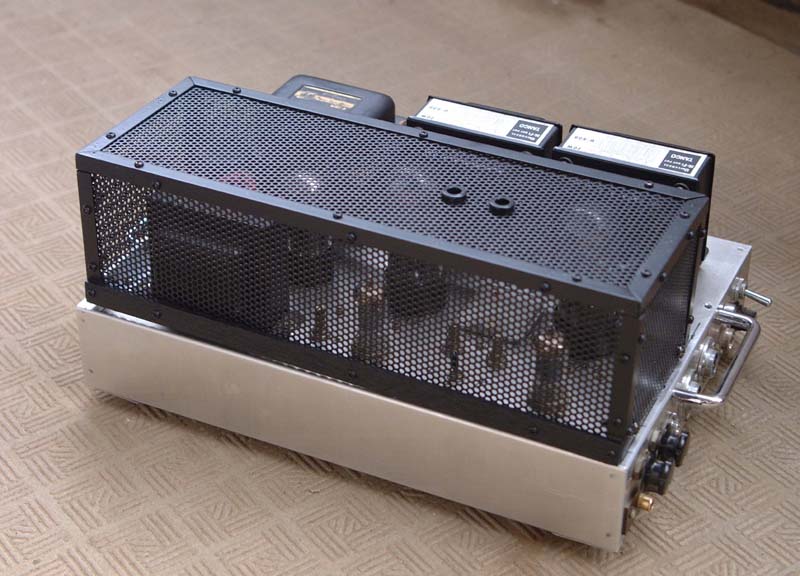

オンネットを装着

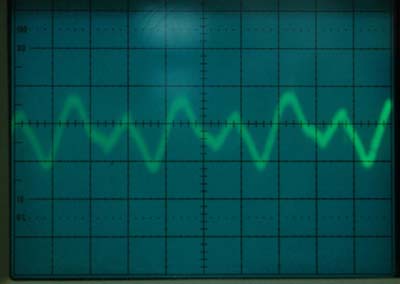

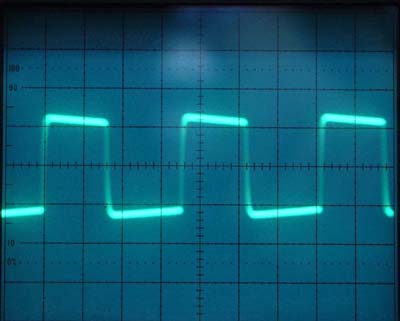

特性
