ネットワークシステム

2022.12.5更新

■第１世代
バイアンプシステムに簡素化。メインアンプはYAMAYA B-70.

パッシブネットワーク（6dB/oct）でシステム化。位相問題から回避

システム図

■第２世代

メインアンプはNational Smicondactor社のパワーICを使った4chメインアンプ

スピーカー構成を、スピーチレンジにAlpair7を投入、300Hz以上の全域を受け待たせる

LCネットワークのハイパスフィルターをfc=9kHzとし、ローパスフィルターはスルーとする

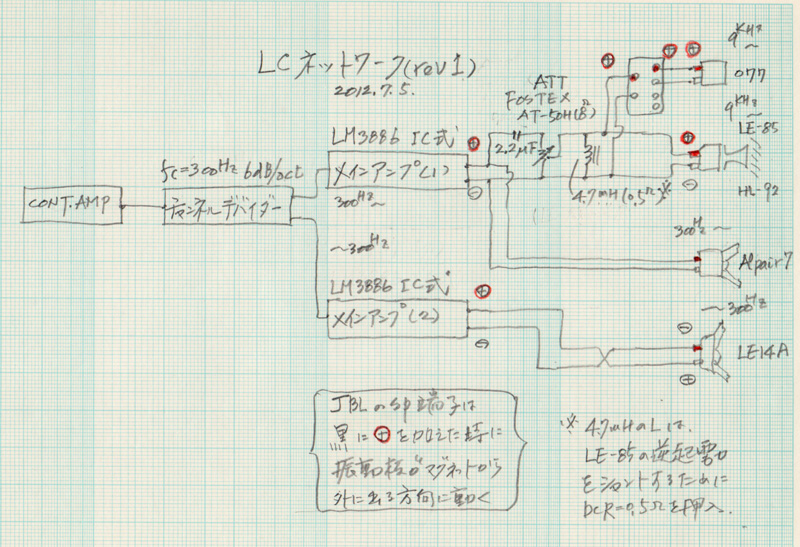

システム図

計ってみました

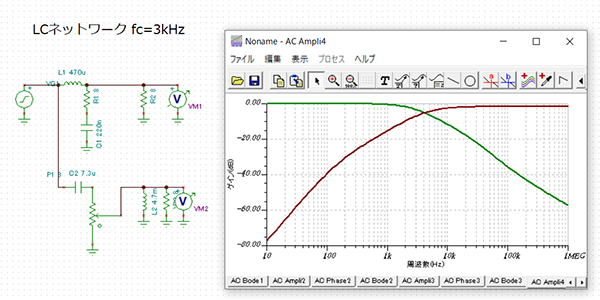

LCネットワークの周波数特性

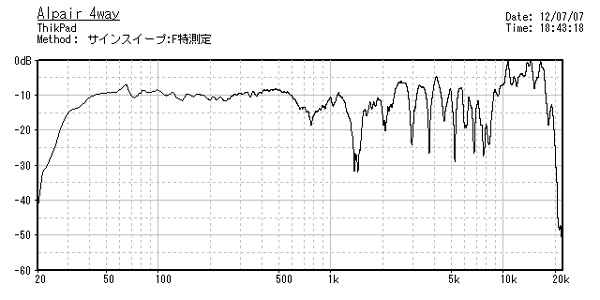

4Wayの総合音響周波数特性 10kHz～の特性は Alpair7の特性が出ている

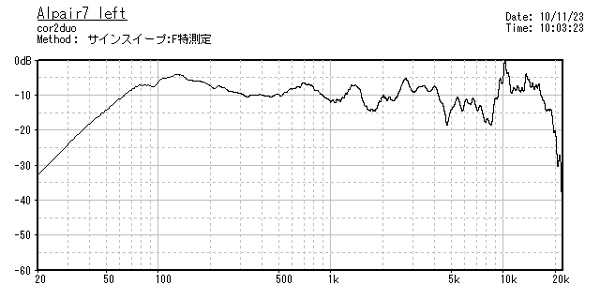

Alpair7単体の周波数特性（参考）

聴いた感想

Alpair7の音が全体を支配し静かな音
低域は、LE14Aで豊かな音
広域は、静かなAlpair7を切れを良くする効果がある。ATTで加減が出来るのがよい

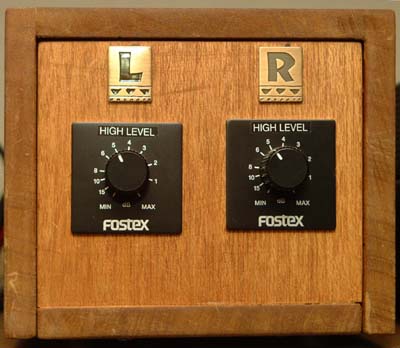

写真（LCネットワークは木箱に入れた。）
