Mic Amp

2020.6.20作成

Zoomミーテッィング用に古いマイクSONY　ECM-270用に作成
出力感度が低いのでゲイン60dBとした。
原行のステレオMicAmpをシリーズにしてモノに改造
初めは、DCAmpにしたが、残留雑音が多く（約5mV)なのでACAmp化。
部品定数がバラバラなのはあり合わせの部品流用のため。
電源は、006P×2個

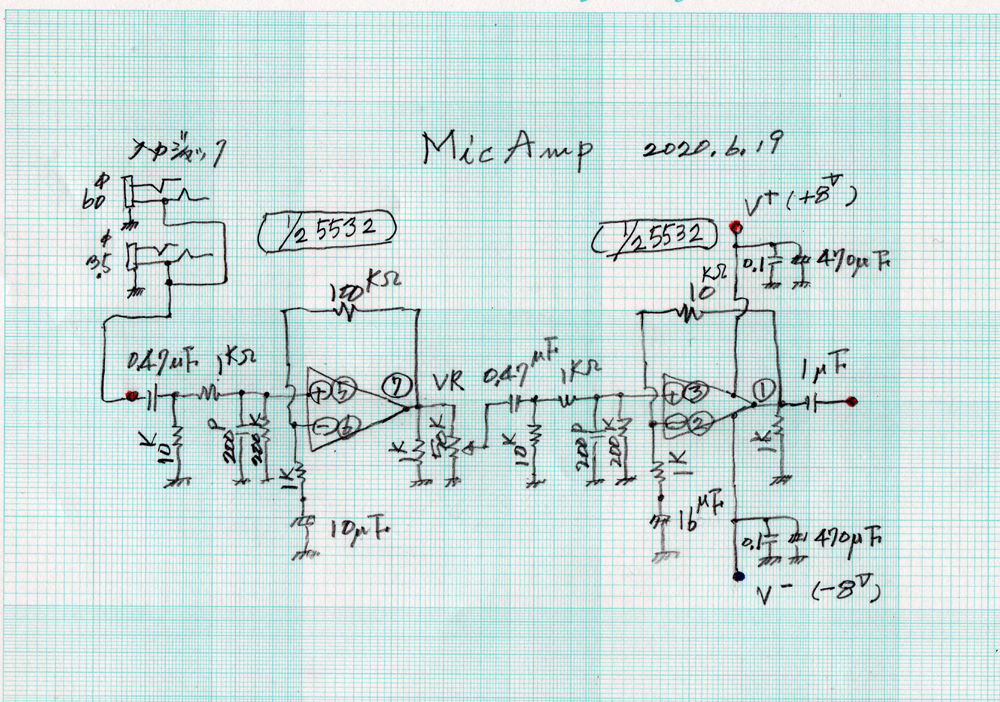

■回路図

■特性

特性			備考
項目
残留雑音	0.16mV		入力オープン
利得	60dB		1mV入力、1V出力
最大出力	3Vrms以上		3Vまで確認
f特	65Hz	-3dB
	200Hz	±0dB
	20kHz	±0dB
	200kHz	-3dB

■評価

結果は成功。
f特で65Hzで-3dBは低音不足であるが、スピーチ主体なのでOK。
AC化の効果抜群で残留雑音が0.16mVと小さい。
