IC式EQ AMP OP27-NE5534
2013.8.27作成
■書斎用に、昔息子に買ったLPプレーヤー（ビクターQL-Y33F）を押入から引っ張り出して回してみたらちゃんと回った。
付属のMC式カートリッジで再生するために、ジャンク箱からあり合わせの部品を取り出しEQ
AMPを作成した。
現在、メインのシステムで使用中のIC(LME49720)使用のEQ_AMPが調子がよいので、同様形式とした。

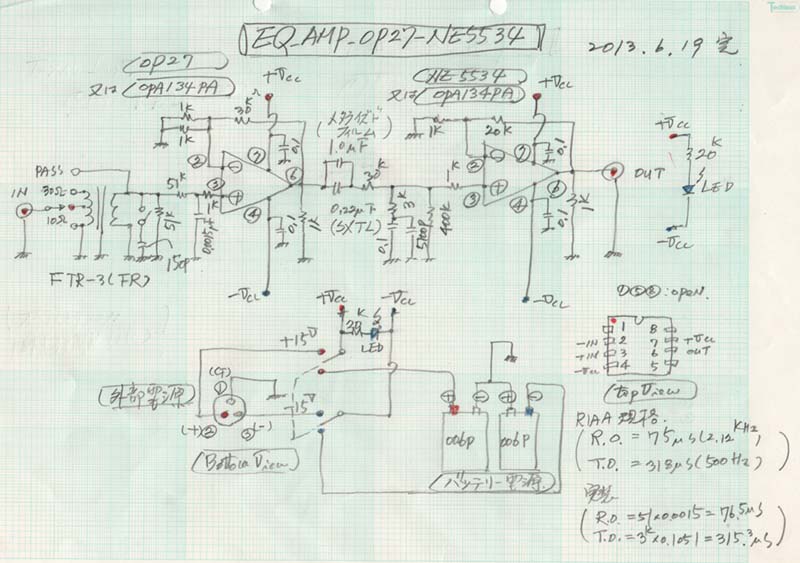

■回路図
１回路入りOP_ampを２段使い、入力段でロールオフ、中間段でターンオーバーをCR式で試みた。
使用するOP_ampは少し性能の良さそうなOPA134PAを差し替え可能とした。
中間段のカップリングコンデンサーは、ダイレクトの場合低域特性が良すぎて、ターンテーブルのゴロを拾うので、ランブルフィルターを兼ねた。
容量は、はじめ0.22μFとしたが、実測で低域で上がりきらないので1μFを追加し、1.22μFとした。
電源は、コントロールアンプ用の電源からの供給とバッッテリー（００６Ｐ×２）内部電源の選択式とした。
■写真

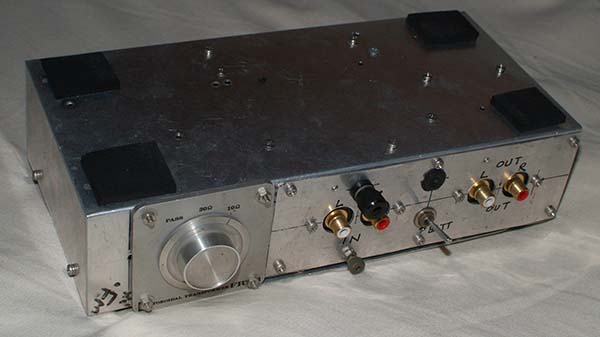

| 全面 使い古しのシャーシーを利用 MCトランスFTR-3 をビルトイン スナップSWは電源切り替え |
 |

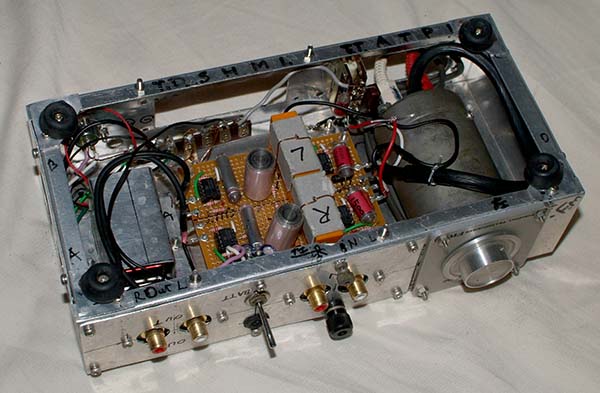

| 内部 左のカバーは電池 006P×2個 |
 |

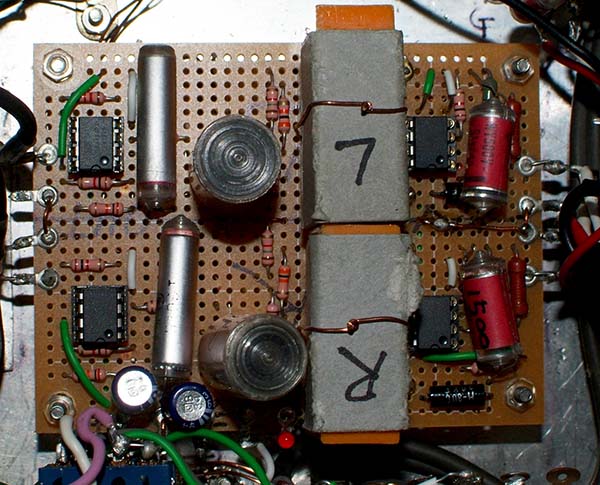

| 基盤 大きな四角は、 カップリングコンデンサー XTL |
 |

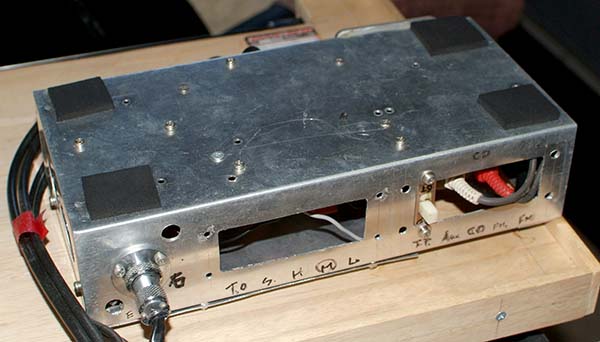

| 背面 使い古しのシャーシーを利用 のため、穴開けは無意味 右のスライドSWは MM用入力シャント コンデンサーのON/OFF |
 |
■特性
| 入出力特性 | 入力(mV) | 出力 | 外部電源＝±15V |  |
|
| 項目 | R-ch(mV) | L-ch(mV) | 備考 | ||
| 入出力 | 1(at1000Hz) | 40 | 40 | Gain=40倍(32dB) | |

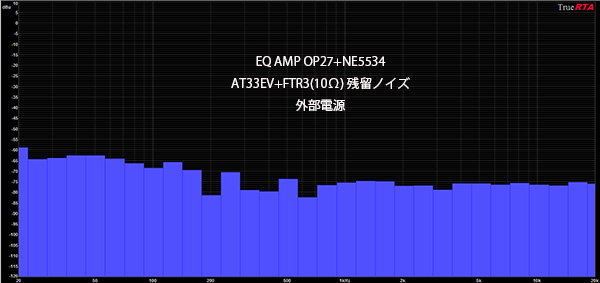

| 残留雑音 | open | 0.5 | 0.6 | ||
| chant | 0.4 | 0.44 | |||
| 周波数特性 | バッテリー電源＝±9V | |||||
| 周波数 | 入力(mV) | 出力 | テストレコード | |||
| R-ch(mV) | L-ch(mV) | R-ch(dB) | L-ch(dB) | 要求補正値(dB) | ||
| 1000 | 2.5 | 100 | 100 | 0.0 | 0.0 | 0 |
| 500 | 2.5 | 135 | 135 | 2.6 | 2.6 | 2.6 |
| 250 | 2.5 | 220 | 230 | 6.8 | 7.2 | 6.8 |
| 125 | 2.5 | 380 | 380 | 11.6 | 11.6 | 11.5 |
| 60 | 2.5 | 620 | 610 | 15.8 | 15.7 | 16.1 |
| 40 | 2.5 | 760 | 740 | 17.6 | 17.4 | 17.8 |
■カートリッジ実装総合特性

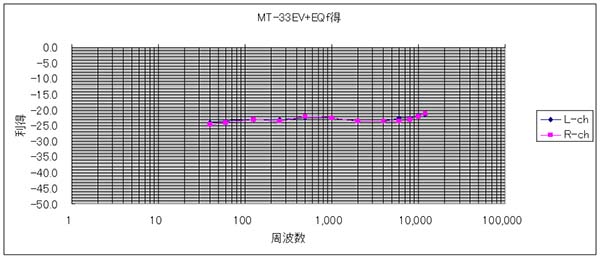

AT-33EV
| AT-33EV +FRT-3(10Ω) |
出力* | f得図 | |
| 周波数 | L-ch(dB) | R-ch(dB) |  テストレコード：ロンドン SLC-1107 出力*は、AdobeAuditionによる読み値で補正していない |
| 12,000 | -21.5 | -21.0 | |
| 10,000 | -21.5 | -22.0 | |
| 8,000 | -22.5 | -23.0 | |
| 6,000 | -22.5 | -23.5 | |
| 4,000 | -23.5 | -23.5 | |
| 2,000 | -23.5 | -23.5 | |
| 1,000 | -22.5 | -22.5 | |
| 500 | -22.5 | -22.0 | |
| 250 | -23.0 | -23.5 | |
| 125 | -23.0 | -23.0 | |
| 60 | -23.5 | -24.0 | |
| 40 | -24.0 | -24.5 | |

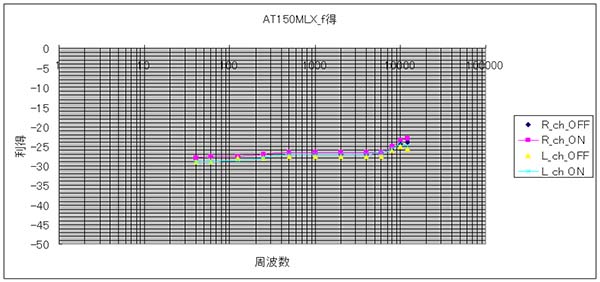

AT-150MLX
| AT-150MLX +FRT-3(pass) |
R_ch(dB) | L_ch(dB) | 備考 | f得図 | ||
| 周波数 | R_ch_OFF | R_ch_ON | L_ch_OFF | L_ch_ON | ON/OFFは 入力コンデンサー 150pFの ON/OFF |
 テストレコード：ロンドン SLC-1107 出力は、AdobeAuditionによる読み値で補正していない |
| 12,000 | -24 | -23 | -25.5 | -25 | ||
| 10,000 | -24.5 | -23.5 | -25 | -24.5 | ||
| 8,000 | -26 | -25 | -26 | -25.5 | ||
| 6,000 | -26.5 | -26.5 | -27.5 | -26.5 | ||
| 4,000 | -27 | -26.5 | -27.5 | -27 | ||
| 2,000 | -27 | -26.5 | -27.5 | -27 | ||
| 1,000 | -26.5 | -26.5 | -27.5 | -27 | ||
| 500 | -26.5 | -26.5 | -27.5 | -27 | ||
| 250 | -27 | -27 | -28 | -28 | ||
| 125 | -27.5 | -27.5 | -28 | -28.5 | ||
| 60 | -27.5 | -27.5 | -29 | -29 | ||
| 40 | -28 | -28 | -29 | -29 | ||
■感想
・QL-Y33Fでは物足りないのでオークションでQL-Y7を求めてQL-Y33Fは再び押入へ
・1980年代のLPプレ−ヤーは優れものである。QL-Y7のセミオートでも蓋を閉めたまま、全ての操作が可能なので至極便利
・カートリッジはMCもMMも変わりなく良い音で鳴る。
・S/N比もすこぶる良い。CD化の再生装置として充分。ランブルフィルターも利いている。
・しばらくは昔のLPレコードを取り出して楽しもう
