CONTROL AMP

2002/05/06

基本的にはスイッチボックスとアッテネーター

出力を２系統設置。
増幅なしのパッシブ系統は、家内用。
増幅付きのアクティブ系統は、メイン。増幅素子はカソドフォロワー付きSRPPで出力インピーダンスを下げてある。真空管は、足が12AX7系統で色々差し替えられるが、5814Aが最も安定している。

2wayのチャンネルデバイダー（　fC=3000Hz)を組み込んである。昔、2wayのマルチアンプでスタートしたため。

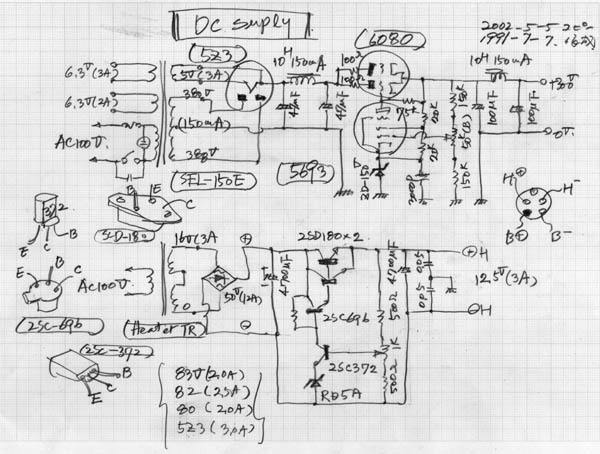

電源は、安定化した外部電源。

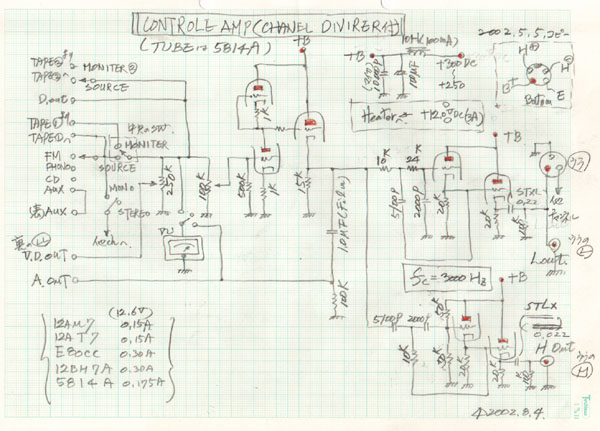

回路図

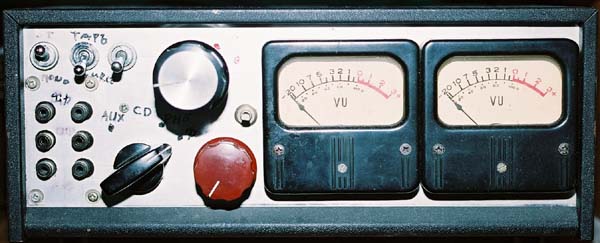

写真
