コントロールアンプ（書斎）rev4

更改2025.7.12

■書斎ではパソコンを使ってオーディオファイル、映像ファイルの編集を行っている
パソコンとの接続はUSBインターフェイス（YAMAHA UW500)を使用
パソコン出力用に４倍（１２ｄＢ）のバッファーアンプ(OP27)を挿入し、パソコンへの入力レベルを調整する
メインのアッテネーターはパッシブとし電源なしでモニター可能とした。
パッシブの出力には出力トランンス（TAMURA TK-171)を挿入し、出力インピーダンスを600Ωとし、バンドパスフィルターを兼ねた。
REC OUTはバッファー後とし録音機材の入力インピーダンスの入力への干渉を避けた。
■更改
�@コントロールアンプを非電源化、AM入力回路に入力トランスとして山水ST-32を挿入しスマホのイヤホン出力を入力可能とした
�Aパソコンとの接続はパソコンライン出力をコントロールアンプに直接入力とし、USBインターフェイス（YAMAHA UW500)を割愛した

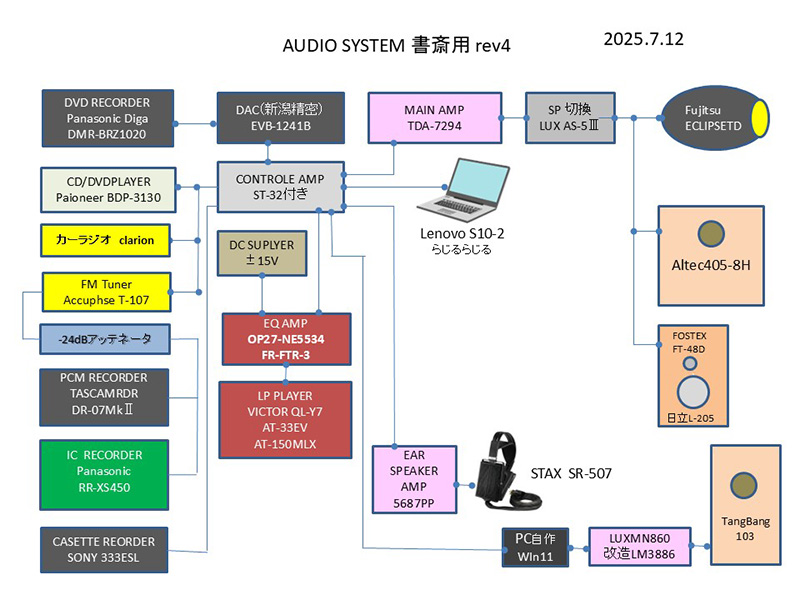

■ブロックダイヤグラム

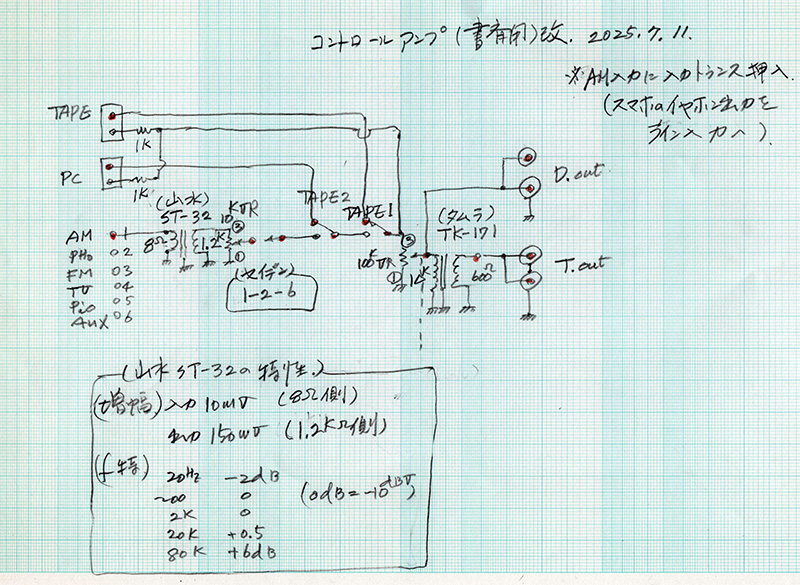

■回路図

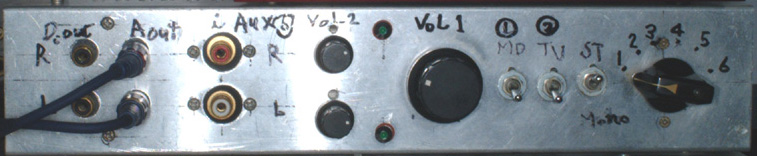

■外観

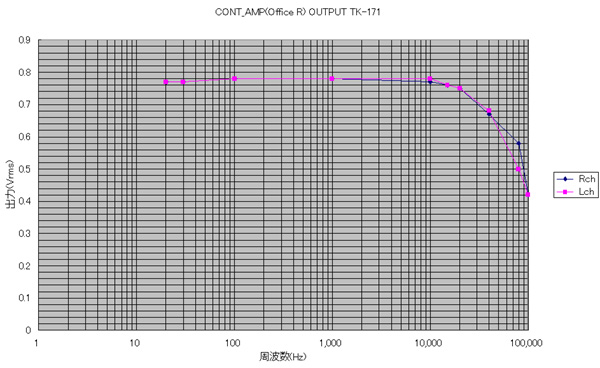

■特性

TK-171出力 出力=1dBm (0.775Vrme 600Ω)
