2014.7.7作成

TA-2020を使用した　デジタルメインアンプキット

TA-2020を使用した　デジタルメインアンプは、一度汎用基板を使ってディスクリートに作成して好結果を得た。
しかし、汎用基板では、ピン間隔が狭く且つ取り付け部品も多いことから、老眼の年寄りには不向きである。
そこで、安いプリント済み基板はないものかと物色していたら、ヤフオクで格好な出品が見つかった。

http://page19.auctions.yahoo.co.jp/jp/auction/x343438422
価格は即決価格で1,180円（税込み、送料別）
パワーIC、部品一式、プリント済み基板付きです。

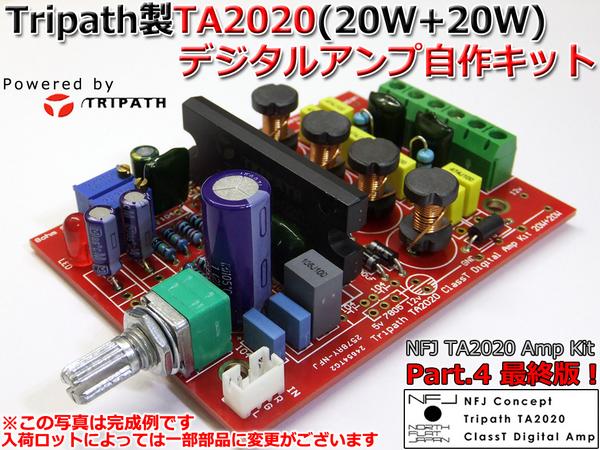

■外観本体と5V外部電源

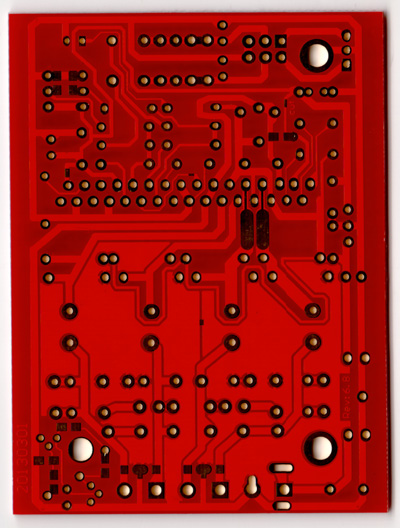

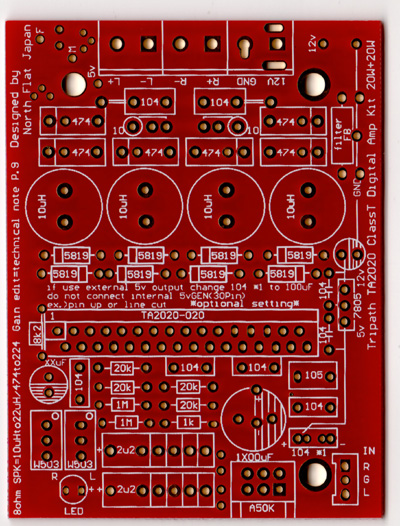

■プリント基板

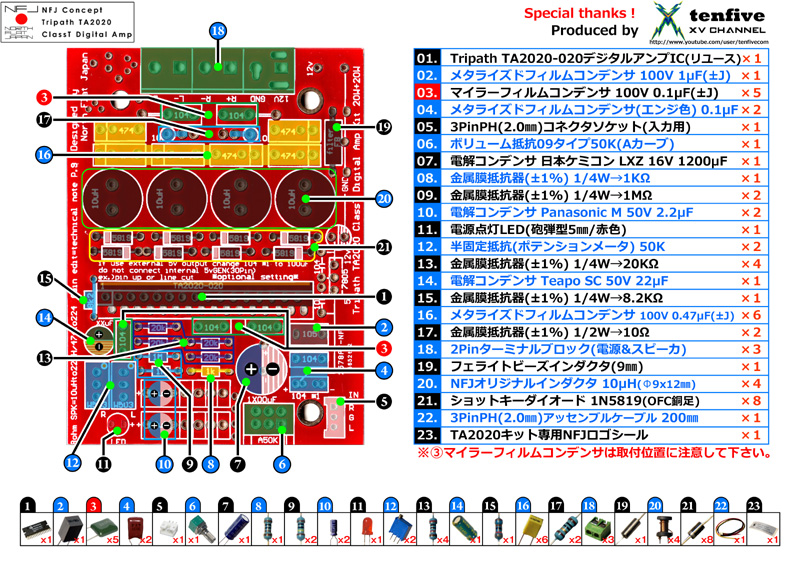

■部品一覧表

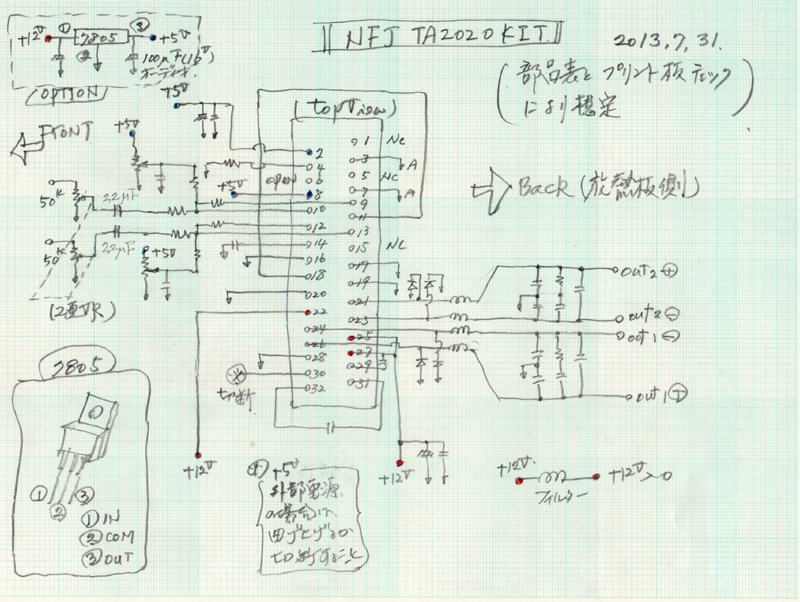

■回路図（想像）

回路図は付いていないので想像した

■回路の改造
�@入力のVRを省き固定抵抗に
�A入力のカップリングコンデンサーをフィルコンデンサー(左の角形）に

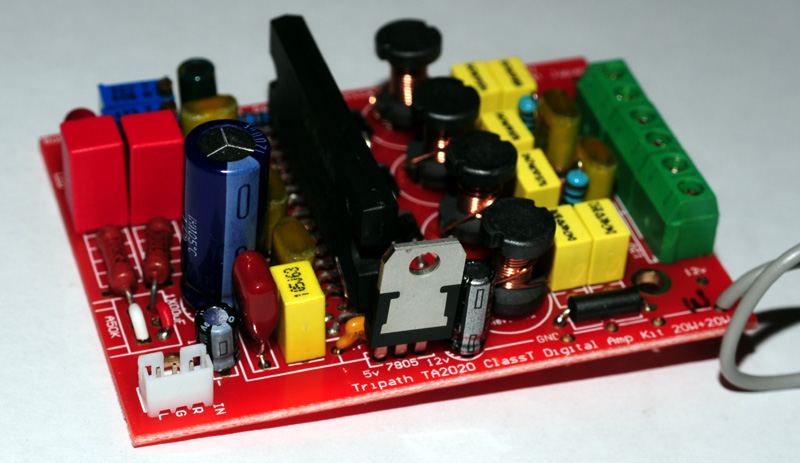

■組み立て完成図

■特性

ゼロバランス：調整済み					残留ノイズ波形	800KHzサイン波
項目		Rch(Vrms)	Lch(Vrms)	備考
周波数特性	20	0.9	0.9	入力=0.1Vrms
	200	1	1	入力=0.1Vrms
	2,000	1	1	入力=0.1Vrms
	20,000	1.2	1.2	入力=0.1Vrms
-3dB		70KHz	65KHz
残留ノイズ		56mVrms	40mVrms	800KHz

■評価

残留ノイズは40mv〜60mVと大きめですが、周波数が800KHzと大きいために、ベットサイドで耳元で聴いても関知せず。
音質は何の不足もない
出力は5Vrms(RL8Ω)でクリップせず不足ない
