STAX イヤスピーカー用メインアンプ 改造
2004年12月19日
2011年12月17日改
■改造のポイント
①負電源回路にフィルターチョークを入れてリプルを改善、正電源の整流に真空管を使用しリプル波形の改善
②NFBをはずして利得を改善
③初段管に直線性にすぐれている6DJ8(6922)を使用
STAX イヤスピーカーの音のすばらしさは、次元を越えている。
再生媒体の存在を忘れ正にそこから音が聞こえてくる感じがする。
特にオペラがすばらしい。オケの音の広がりと楽器の音の分離は抜群である。
その中から、声楽が生の声で浮かび上がってくる。
この雰囲気は、マルチウェイのスピーカーシステムでは再現できない。
声が強烈になるし、楽器と競演してしまう。弦と管も混然としてしまう。
自作派としては、このすばらしいSTAX イヤスピーカー用のアンプ作りは興味の沸くところ。
しかも真空管自作に向いているのである。それは、
①バイアス電圧が580V(DC)と高圧
②出力感度が100dB/100Vrms高電圧出力を要求
③出力がプッシュプル出力を要求
これは、プッシュプル式パワーアンプのドライバー段そのものである。
片振りの出力を要求する通常のスピーカーあるいはイヤホンでは、出力トランスを余儀なくされる。

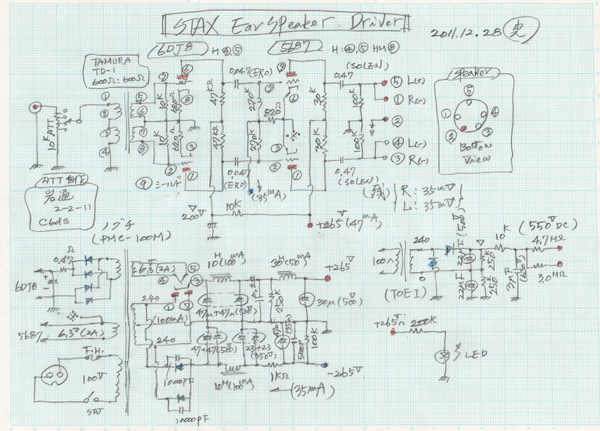

設計の特徴
１，位相反転を入力トランスで完全PP
２，初段管に6DJ8を使用
３，出力管に５６８７を使用
４，出力段のB電圧は、±280Ｖを用意、出力コンデンサレスをねらったが、現在はSOLENの0.47μFを使用
５，残留雑音が大きいが聞き耳立てても聞こえない程度。 |
 |
特性
| 項目 |
|
単位 |
R- channel |
L-channel |
|
| 最大出力 |
|
Vrms |
300 |
300 |
|
|
|
|
|
|
残留ノイズ波形 |
| 残留雑音 |
|
mVrms |
35 |
35 |
 |
| SN比 |
|
dB |
-78.6 |
-78.6 |
|
| 入力感度 |
|
Vrms/100V |
0.52 |
0.52 |
|
| f特 |
20Hz |
dB |
-2.4 |
-2.3 |
|
|
2000Hz |
dB |
0.0 |
0.0 |
|
|
20000Hz |
dB |
-0.7 |
-0.6 |
|
|
50000Hz |
dB |
-3.0 |
-3.0 |
|
|
|
|
|
|
|
|
以前にSTAXのSR-3を使っていた頃、12AT7-5687のコンビで使っていたアンプを増築。タムラの入力トランスTD-1を載せて増築した。
音は聞いた感じは改造後も変わらない。
それより、今度新調したSignature SR507がすばらしい。
今までのSR-404は内部のゴミよけのウレタンがぼろぼろ、音には影響がないと思うがメンテに出そう。 |
 |

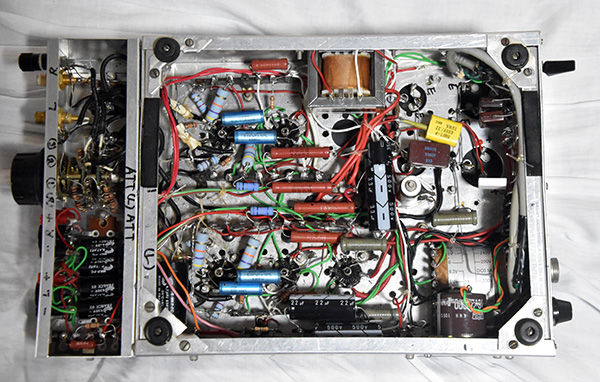

配線状況
・カップリングコンデンサにERO（青いコンデンサ）
・出力コンデンサにSOLEN
・入力アッテネーターは、岩崎通信のロータリーSWを使用して自作、などが見える
|
 |

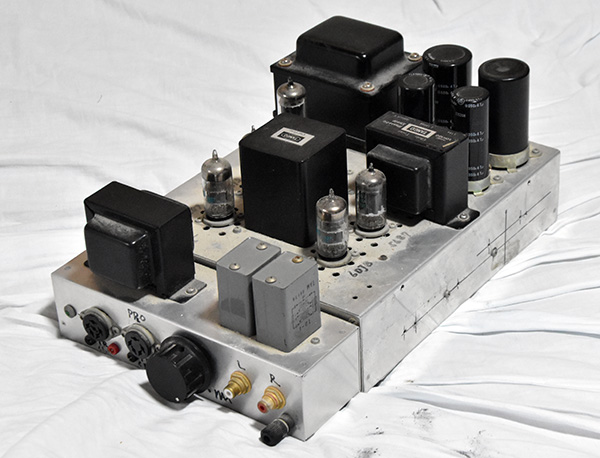

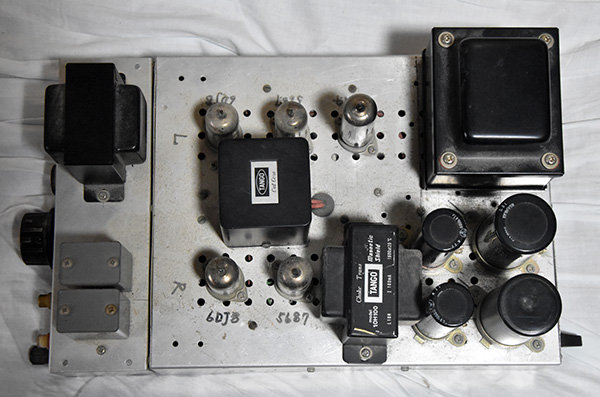

全景
・パワートランスはノグチのPMC-100M
・イヤスピーカーのコンセントはSTAXの営業部から送ってもらった。
増築の為に、フィルター用チョークトランンスが入力側に来てしまった。S/N比悪化の原因かもしれない。
|
 |
