STAX イヤスピーカー用メインアンプ

2004年12月19日

STAX イヤスピーカーの音のすばらしさは、次元を越えている。
再生媒体の存在を忘れ正にそこから音が聞こえてくる感じがする。
特にオペラがすばらしい。オケの音の広がりと楽器の音の分離は抜群である。
その中から、声楽が生の声で浮かび上がってくる。
この雰囲気は、マルチウェイのスピーカーシステムでは再現できない。
声が強烈になるし、楽器と競演してしまう。弦と管も混然としてしまう。

自作派としては、このすばらしいSTAX イヤスピーカー用のアンプ作りは興味の沸くところ。
しかも真空管自作に向いているのである。それは、
�@バイアス電圧が580V(DC)と高圧
�A出力感度が100dB/100Vrms高電圧出力を要求
�B出力がプッシュプル出力を要求
これは、プッシュプル式パワーアンプのドライバー段そのものである。
片振りの出力を要求する通常のスピーカーあるいはイヤホンでは、出力トランスを余儀なくされる。

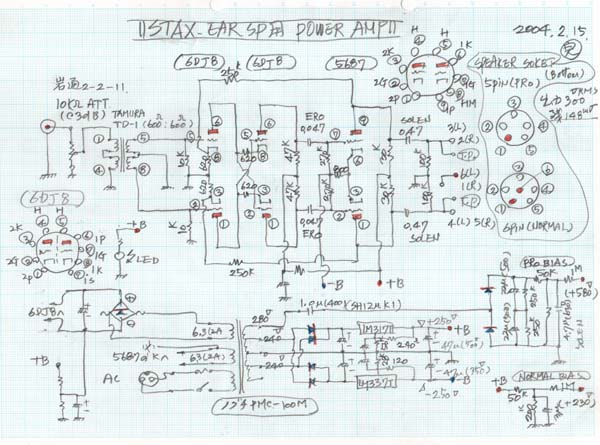

設計の特徴 １，位相反転を入力トランスで完全PP ２，増幅管に6DJ8をカスケード接続で使用 ３，出力管に５６８７を使用 ４，出力段のB電圧は、±２５０Ｖを用意、出力コンデンサレスをねらったが、現在はSOLENの0.47μFを使用 ５，残留雑音が大きいが聞き耳立てても聞こえない程度。
特性 項目 単位 R channel 最大出力 Vrms 300.0 残留雑音 mVrms 148.0 SN比 dB -66.0 入力感度 Vrms/100V 1.7 f特 20Hz dB -0.8 2000Hz dB 0.0 20000Hz dB -0.8 70000Hz dB -3.0 歪み特性(1000Hz) 30Vrms % 0.2 100Vrms % 6.0 120Vrms % 10.0
以前にSTAXのSR-3を使っていた頃、12AT7-5687のコンビで使っていたアンプを増築。タムラの入力トランスTD-1を載せた。 音は聞いた感じは改造後も変わらない。 それより、今度新調したΓ（ラムダ）Signature SR404がすばらしい。 昔のSR-3はパッドがぼろぼろ、コードも接触不良気味で処分してしまった。

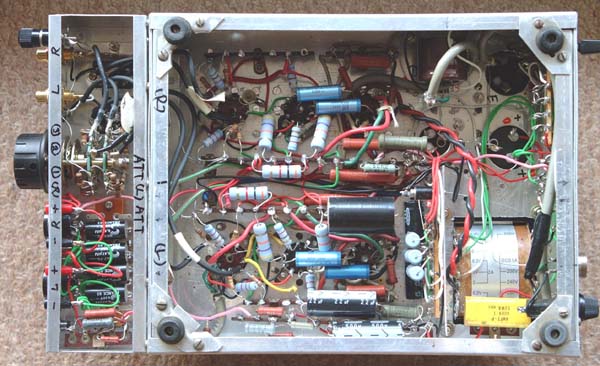

配線状況 ・カップリングコンデンサにERO（青いコンデンサ） ・出力コンデンサにSOLEN ・入力アッテネーターは、岩崎通信のロータリーSW などが見える

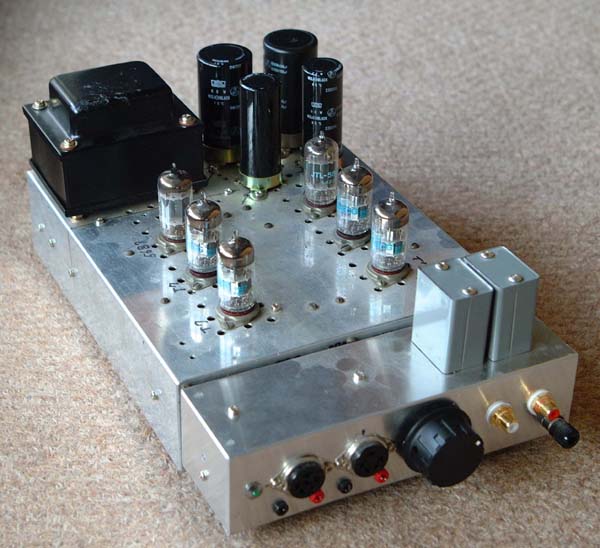

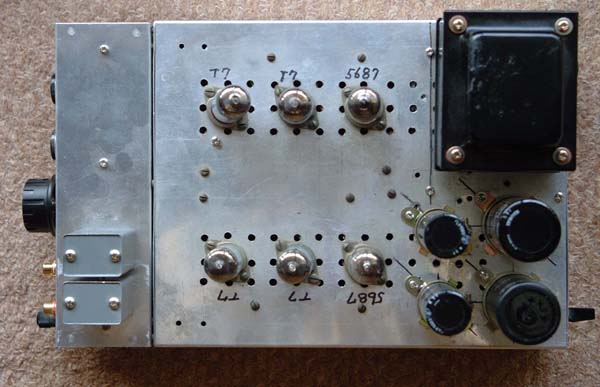

全景 ・パワートランスはノグチのPMC-100M ・イヤスピーカーのコンセントはSTAXの営業部から送ってもらった
