National Semiconductor 社 LM-3886 使用簡易ＴＲ Power Anp
2003/10/29
友人Y君の紹介でLM-3886を知った。すごく良い音がすると、今までの球統から石統に変わってしまったくらいに。
±35の電源で50W(RL=8Ω)の出力が簡単に出るＴＲパワーアンプ。
用意するのは、電源だけ。しかしこの電源が大切で、音を支配すると、Y君は力説。
今回は初めてなので、安くあげようと、Yahooオークションで電源トランスを物色、SONY
TA-N220ジャンクを安価に落札。
中身は、電源トランス、ケミコン、整流ブリッジのみを残して処分、ケースとヒートシンクを借用のヤドカリです。
LM-3886の足は3.5mm幅で中途はんぱ、既成の4mm汎用基板に足を無理矢理合わせました。

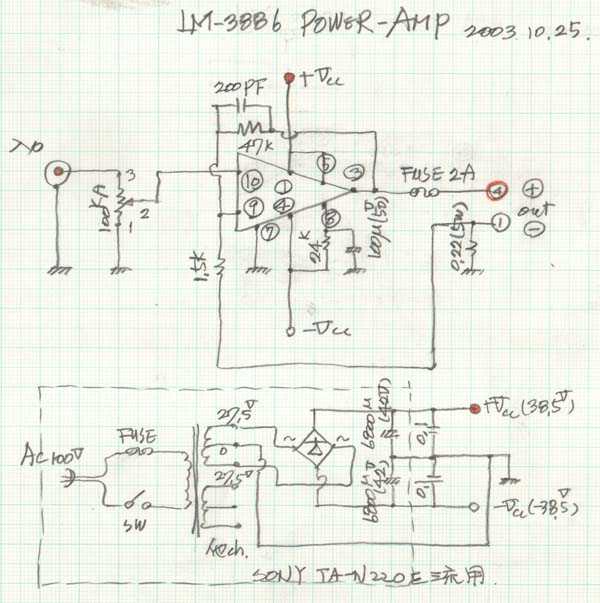

回路図
| 簡単の上にも簡単にし、工夫は電流帰還を掛けてダンピングファクター上がるのを調節。 CRの定数は部品箱のあり合わせ品で、根拠はない。微分回路で広域の伸び過ぎを調整。 |
|
製作記

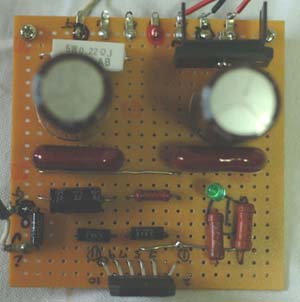

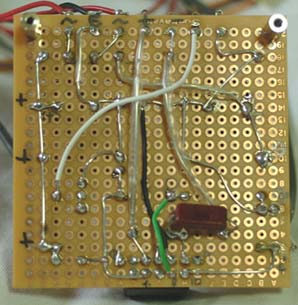

| 既成の4mm基板の作成 電源のフィルター回路も載せてしまった 6800μF(42VW)のケミコンはSONY製 ICの足を広げて穴に入れる グリーンのLEDはパイロットランプ代わり |
  |

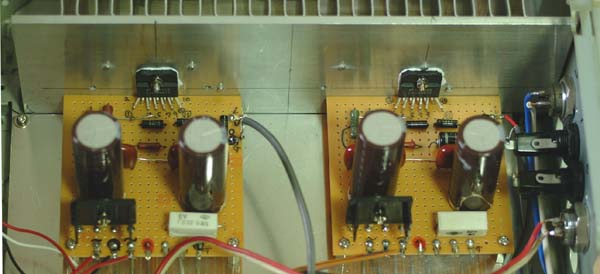

| シンクに取り付け ICのシンクと基板の底板への３点固定 |
 |

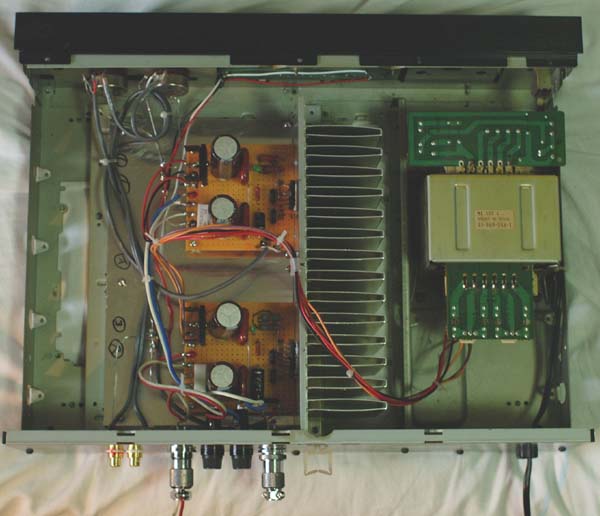

| ケースに収める 電源トランスは大きくて重い 2CH分電源が分かれているのが良い 電源からの配線は流用 底板はアルミ板1.5mm厚を購入して、基板を固定 |
 |

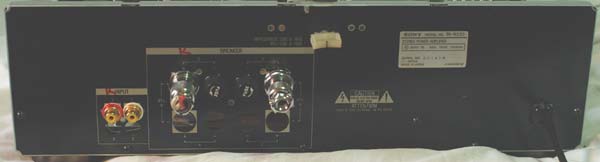

| 背面端子 既存の穴を利用し端子取り付け 出力は、メタコネ、プロテクター代わりにガラス管ヒューズ |
 |
特性
| 項目 | Rch | 波形 | |
| ｆ特（1W時） | 10Hz | 0dB | |
| 100Hz | 0dB | ||
| 1000Hz | 0dB | ||
| 10000Hz | -2.5dB | ||
| 40000Hz | -6.0dB | ||
| 出力(8Ω,2000Hz) | Vrms | 16以上 | |

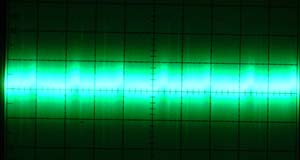

| 残留ノイズ | mVrms | 0.3 |  |
| 歪み(%) | 0.1W | 0.005 | |
| 1w | 0.005 | ||
| 10w | 0.5 | ||

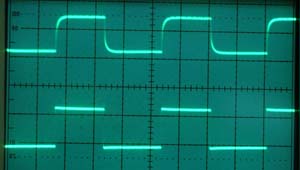

| 矩形波 | 1000Hz | 上出力 下入力 |
 |
| DF | 2000Hz | 1.2 | |
| 100Hz | 100 | 電流帰還抵抗をシャントした場合 | |
試聴記
全く問題なく鳴ります
Lowther PM4では、耳を付けると残留ノイズのジリジリという音が気になるが、離れと分からない程度
ALTEC 405Aでは、耳を付けてもノイズは聞こえない。
音質は、レファレンスに聞いている300Bシングルと比較して差はない。ＤＦを落とし過ぎたかもしれない。
サブシステムのながらアンプとしては、省電力、省コストの優れものです。
今後メインのシステムに組み入れてどうかを試してみたい。
