スイッチング電源によるLM3886パワーアンプ
2011.08.22作成
■はじめに
スイッチング電源をヤオオクで安く落札したので、在庫のLM3886を用いてコンパクトなパワーアンプを作成した。
スイッチング電源はパルスを発生するので、パワーアンプと言えども同一シャーシに組み込むことに不安があったが試みた。
結果は、残留ノイズは3mVとハイレベルであるが、ノイズの周波数が150KHz以上と高周波の為に可聴周波数帯域からはずれており、
スピーカーからはノイズは聴き取れない。
音は、聴いた限りではトランス付と判別し難い。
良いことは、消費電力がアイドリング時に0.1A（交流）で10ワットである節電アンプである。

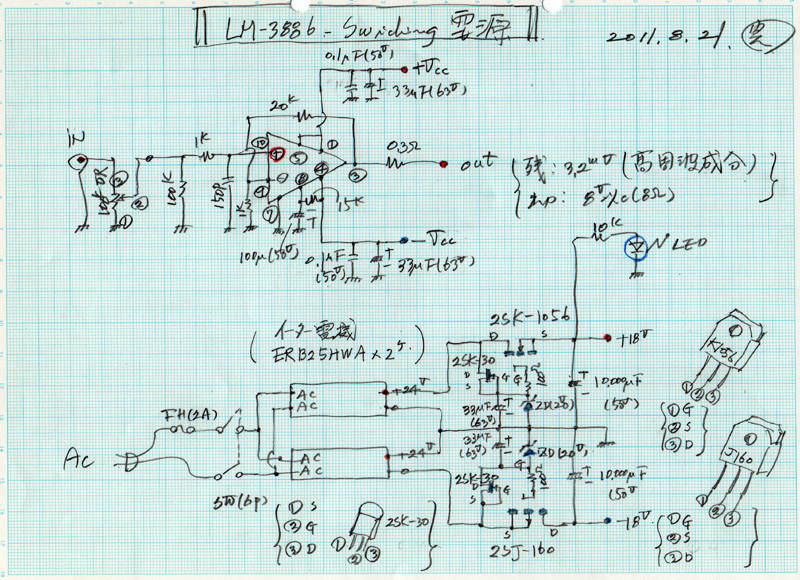

■回路図
特徴は、電源部にある。
スイッチング電源は、イーター電機工業（株）製 スイッチングDC電源 12V 24V 2A出力 ERB25HWA を使用。
±電源を用意するために２個使用する。+出力なので-側は+24Vを接地し、0Vを-出力とする。
そのまま電源とするのは、リプルノイズの面から不安がったので、後段に簡単な定電圧回路を設置した。
カタログ値では、出力リプル・ノイズは、290mVppMAXと標記があり、実測でも、13.5mVrmsである。
定電圧回路にMOS-FETを用いたのは、たまたま在庫品にあったので使用した。
ツエナーダイオードに20Vを使用したが出力は、18Vとなり、2Vのドロップがある。
出力リプル・ノイズは、3.2mv（＋側）、3.1mV（-側）になり、周波数成分は150KHz以上で60Hzの商業電源のハム成分は皆無である。
電源コンデンサに10,000uFのケミコン+0.047uFのマイラーコンを設置したが効果は顕著ではない。
■特性
特性一覧を下記に示す。
電源特性
| 項目 | サイド | 出力リプル・ノイズ | 定電圧出口 | 備考 | ノイズ周波数 | 出力波形 | 150KHz波形 |
| フィルター | ＋側 | 13.5mV | 4.2mV | 約150kHz | |||
| フィルター | ー側 | 1.8mV | 3.4mV | 約150kHz | |||
| フィルター | ＋側 | 3.2mV | 10,000uF+0.047uFマイラーコン追加 | 約150kHz |  |
 |
|
| フィルター | ー側 | 3.1mV | 10,000uF+0.047uFマイラーコン追加 | 約150kHz |  |
アンプ特性
| 項目 | ch | ＳＰ端（8Ω負荷） | 備考 | ノイズ周波数 | 波形 | 150KHz波形 | |
| 残留ノイズ | Rch | 2.0mV | 入力シャント | 約150kHz |  |
|
|
| Lch | 2.7mV | 入力シャント | 約150kHz |  |
|||
| 出力（8Ω負荷） | Rch | 8Vrms以上 | 8Watt相当 | ||||
| Lch | 8Vrms以上 | 8Watt相当 | |||||
| 周波数特性 | Rch | 20Hz〜20kHz±0dB | |||||
| Lch | 20Hz〜20kHz±0dB | ||||||
| 消費電力 | 0.1A | 10Watt相当 |
■写真

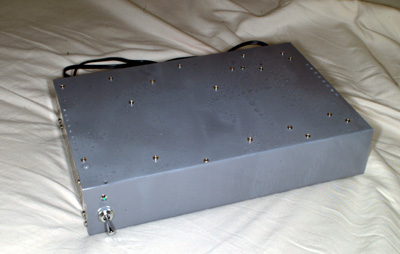

| 前面 シャーシー寸法は 幅300×奥行200×高さ60cm のリード アルミシャーシー S-4 |
 |

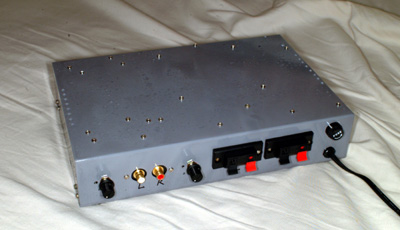

| 背面 入出力端子は背面に集中 |
 |

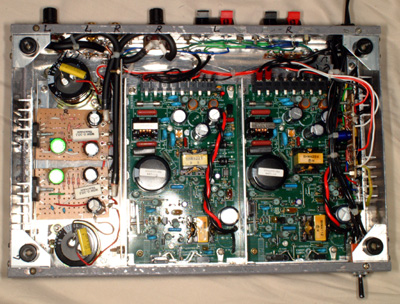

| 部品配置 スイッチング電源ユニット２個 がスペースのほとんどを占める |
 |

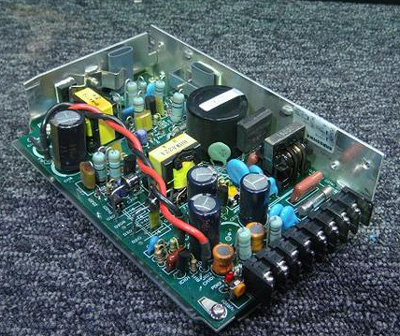

| イーター電機工業（株） スイッチングDC電源 12V 24V 2A出力 ERB25HWA |
 |

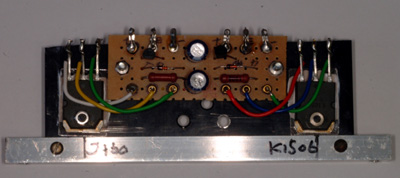

| MOS-FETを使用した 定電圧電源ユニット |
 |

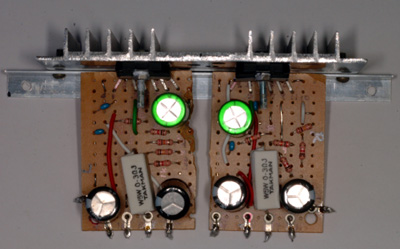

| LM3886による パワーアンプユニット上面 |
 |

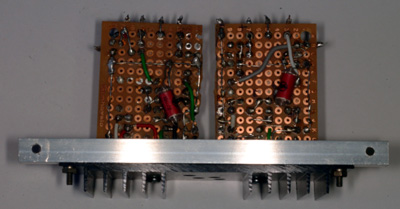

| LM3886による パワーアンプユニット背面 |
 |

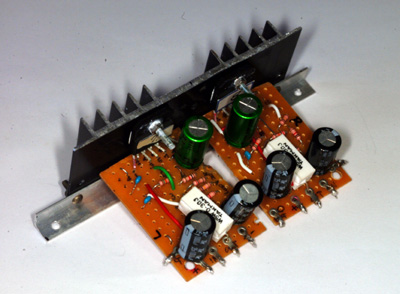

| LM3886による パワーアンプユニット全景 |
 |
■電源の改造
ハム音ではない間欠音の残留ノイズが耳に付くようになり、オッシロで観察したが発見出来ず。
スイッチング電源の性ではないかと検討を付け、アナログ電源に改造した。
パワートランスは、ヤオオクで安い出物があったので落札。ソニー製品の無名品であるが外観が気に入った。

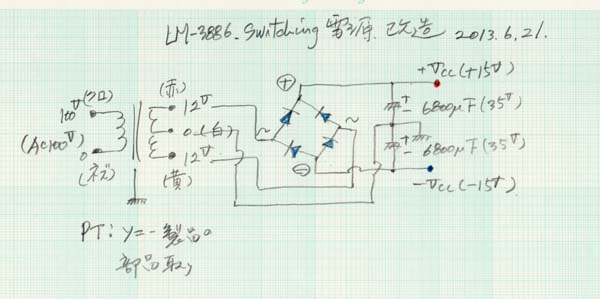

■回路図
 |
|
■姿写真

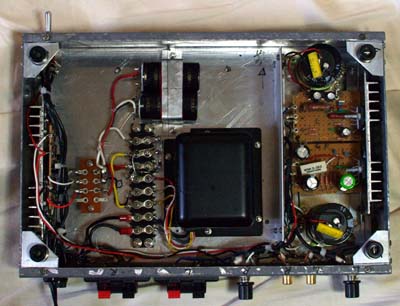

| 左側：電源部 センターに配置 した電源トランス |
 |

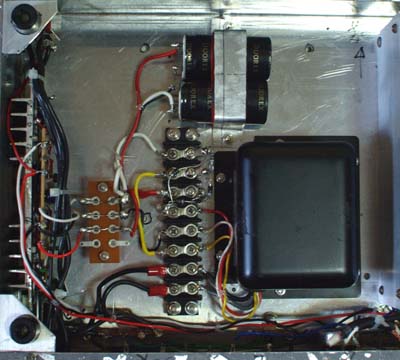

| 電源部の拡大 |  |
■特性
| 項目 | Lch(mV) | Rch(mV) | 備考 |
| 残留ノイズ | 0.26 | 0.2 | 入力：ボリュルーム＝０、RL＝8Ω |
| ノイズ波形 |  |
 |
■感想：
気になるノイズはなくなったが、スピーカーに耳を付けるとかすかに連続音が聞こえる。
スイッチング電源の時は無音であったが。
