National Semiconductor 社 LM-3886 使用4ch Power Anp
2009.10.24作成
2016.3.2更新
LM-3886は、気に入っているパワーICなので、マルチウェイシステムのメインアンプとして、4ch分１個の箱に納めた。
|
|||

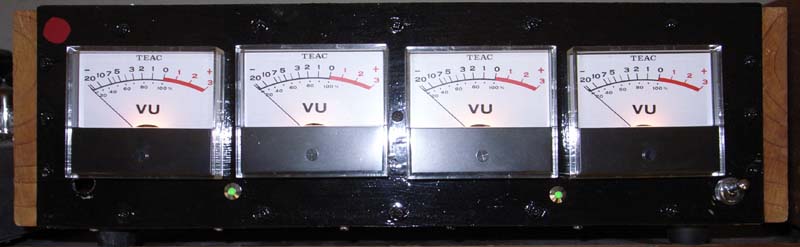

| 正面パネル VUメータ（TEAC用保守部品）を4ch分装着。+3dB=5Vrms（8Ω負荷で3watt相当）に調整 | |||
|
|||

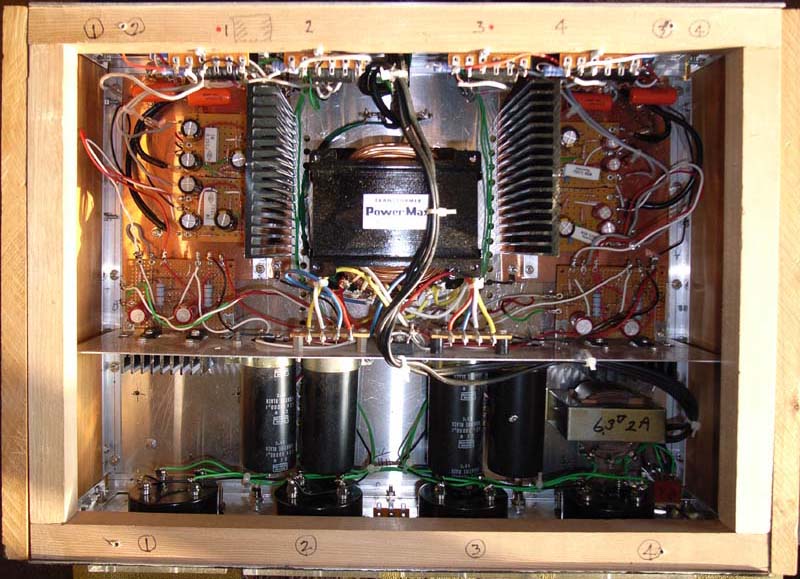

| 4chを独立作成して配置。パワートランスは１台とし、電源回路は２回路独立させ、No.1,No.2とNo.3,No.4に振り分け | |||
|
|||

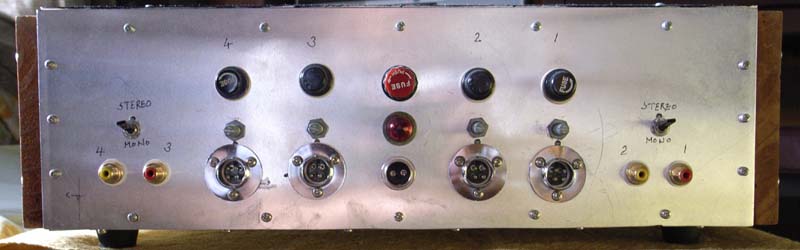

| 背面 4ch分を独立に入出力。パラレル運転可能にして、mono⇔stereo操作で2chアンプ。 | |||
|
|
||

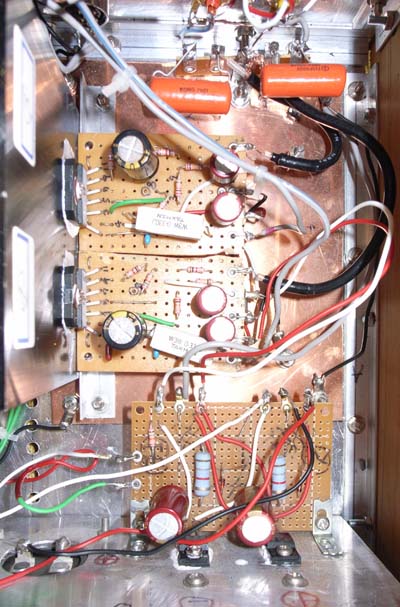

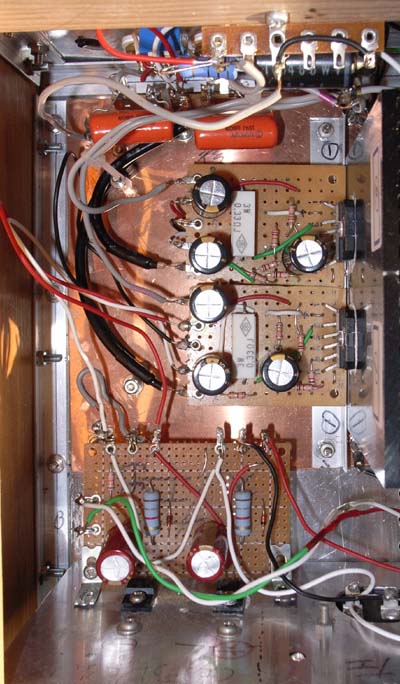

| No.1,No.2アンプ 既成の4mm基盤を使用 オレンジ色は入力コンデンサ（0.1μF) | No.3,No.4アンプ | ||
|
|||

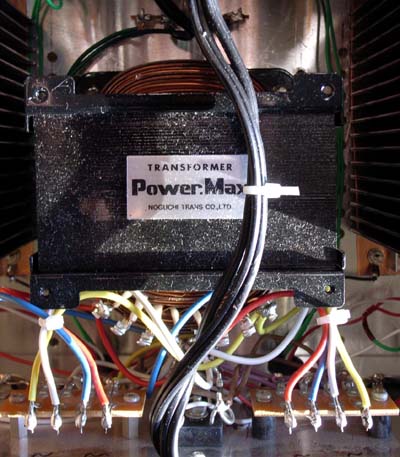

| パワートランスは、ノグチのPower Max(24V 3A×2) | |||

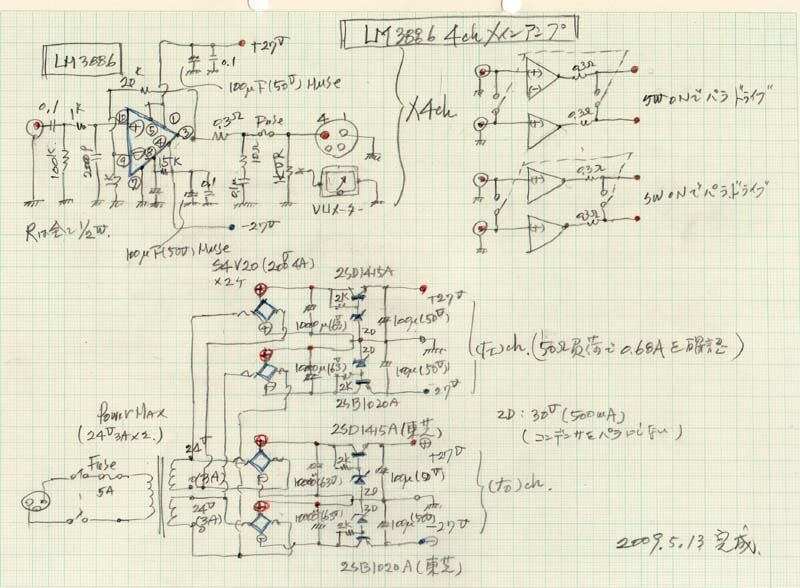

回路図
 |
|
特性
| CH | f特 （−３ｄＢ） | 出力（8Ω負荷） | 残留雑音 | |
| 1 | 15Hz | 50kHz | １０Ｖ以上 | 0.2mV |
| 2 | 15Hz | 50kHz | １０Ｖ以上 | 0.2mV |
| 3 | 15Hz | 50kHz | １０Ｖ以上 | 0.2mV |
| 4 | 15Hz | 40kHz | １０Ｖ以上 | 0.6mV |
No.4chだけが残留雑音0,6mV スピーカーからの雑音は気にならずこのまま。
| VUメーター感度 | ||
| VUメーター指示値 | 実数(Vrms) | 見直し |
| +3dB | 5 | |
| 0dB | 3.8 | 2.8 |
| -6dB | 2.8 | |
感度調節を+3dB=5Vrms(約3watt）にしたが、常時リスニング音量ではメーターは動かず。
見直しで0dB=2.8Vrmsとしてもメーターは動かず。小出力で室内では充分な音量が出ている。
JBLのシステムがLE-14Aで93dB/watt(1m)であるから、出力が1wattも出ていない。
