LC Net Work 付き 2Way SP システム
2002/05/11
2017/0/04更新
メインの4WayシステムのMidLowをJBL2118Hに交換したために、今までの日立L-205が遊んだ。
LC Net Work 付き 2Way SP システムに挑戦。ツイーターには、fcの低いのを選定基準にFOSTEX FT-48Dを選択した。
LCNet Workの定数決定には色々あるが、フィルター型を採用してfc=1100Hz,Rl=9Ωで計算。
市販品には、ジャストのものはないので、近傍のものを購入した。
ユニット
| ユニット | f 得 | 特徴 | |

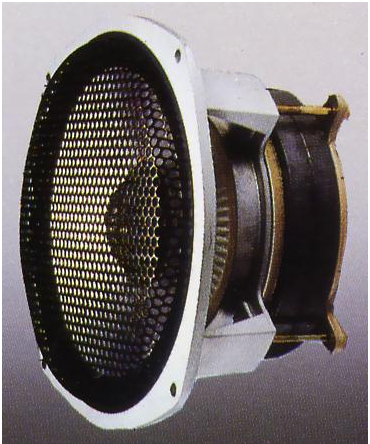

| 日立L-205 | |
|
2.5kHz当たりにピークがある |

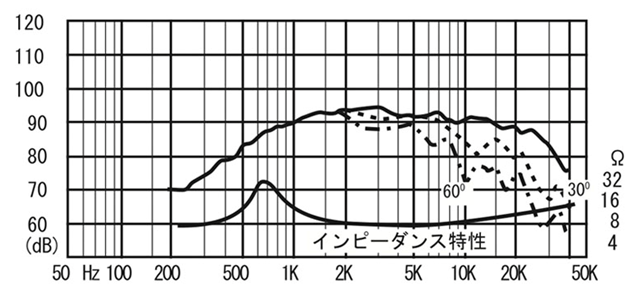

| FOSTEX FT48D | |
|
fc=900hzと低い |

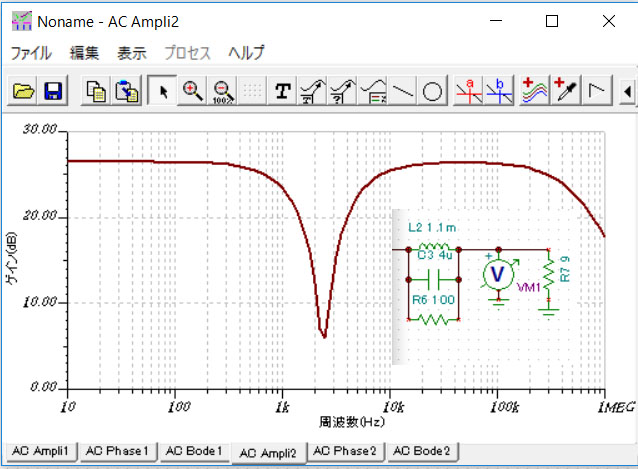

| ピークコントロール | |
L-205のピークに合わせたディップ回路 |
|

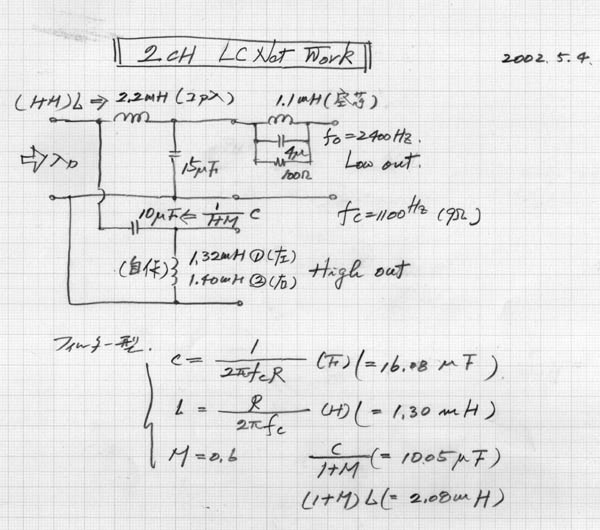

ネットワーク回路図
写真
 |
 |
 |

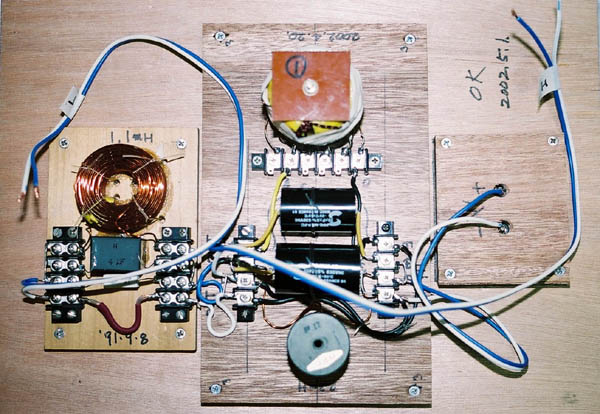

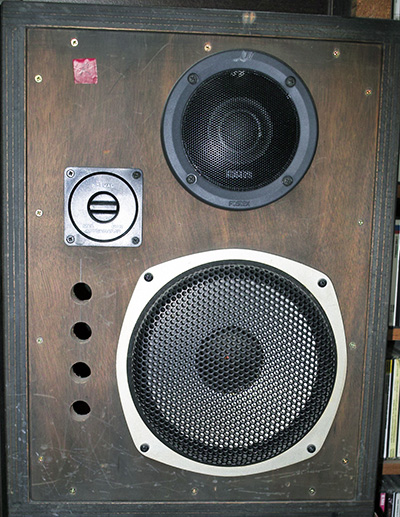

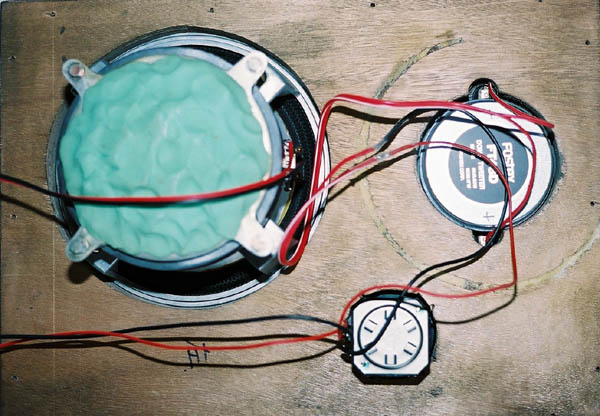

| 背面に取り付けたLCNet | 前板のSPとATT | 出来上がりのSPシステム |
特性(フリーソフトMyspeakerによる）

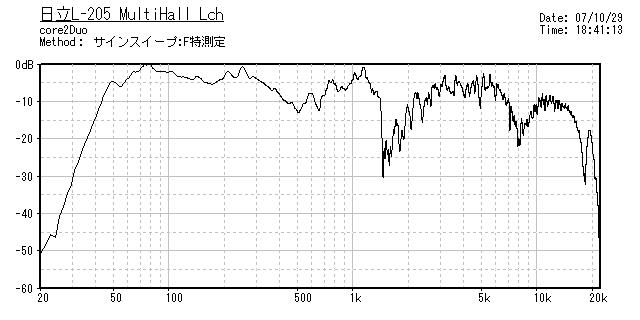

| f得 | Sine sweep |  |
|

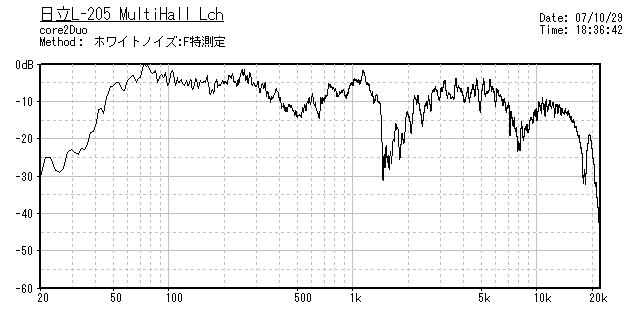

| White Noise |  |
||

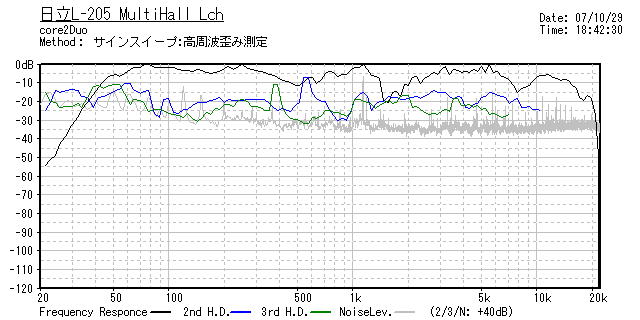

| 歪み特性 |  |
||

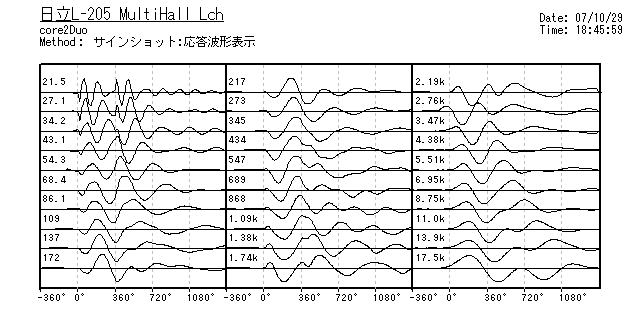

| sine波単発 |  |
||

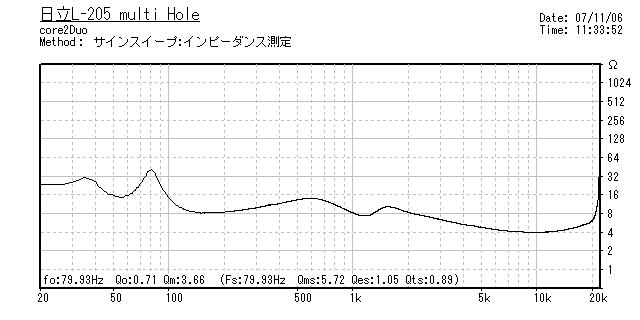

| Impedance |  |
