Ｋ宅　AudioMACHINA PURE System MK III の測定
2014.11.15

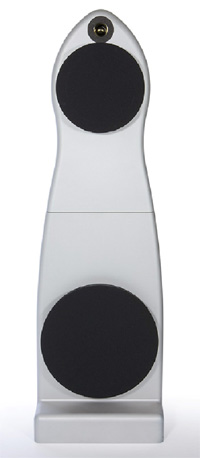

■仕様

周波数特性：10Hz-30kHz 　　　　　　モニター部：100Hz-30kHz　サブウーファー部：10Hz-100Hz 感度：　　　89dB /1W at 1m インピーダンス：8Ω nominal 推奨アンプ出力：20-200W 寸法：　　　300mm(W) x 300mm(D) x 1000mm(H) 重量：　　　モニター部　21kg　サブウーファー部　46kg　合計67kg/台 フィニッシュ： ポリッシュシルバーアルミニウム   ユニット：スーパーツイーター：FOSTEX 製 20ミリ軽量リングダイヤフラムとアルミ合金削り出しホーンのドライバー、 　　　　　　ミッドレンジ：FOSTEX 製 16センチドライバー 　　　　　　ウーファー：内蔵の1000Wの高性能アンプによるドライブPeerless製26センチドライバー ネットワーク： スーパーツイーター：１次フィルター、クロスオーバー不詳。+/-3ｄＢの範囲で高域のゲインをコントロールできる超高精度ステップアッテネーターを搭載。 ミッドレンジ：クロスオーバーを使用せずにフルレンジとして用いる ウーファー：フィルター不詳、+/-3dBの範囲で低域のゲインをコントロールできるほか、カットオフ周波数を調整できる超高精度ステップアッテネーターを搭載 販売店 URL：http://www.zephyrn.com/products/audio_mac/pure_system.html

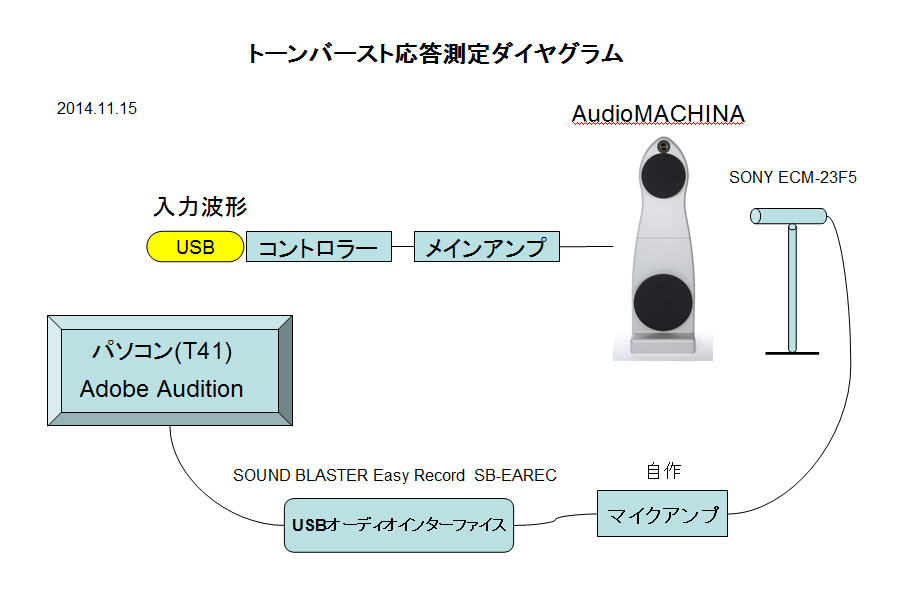

■測定ダイヤグラム

■測定結果

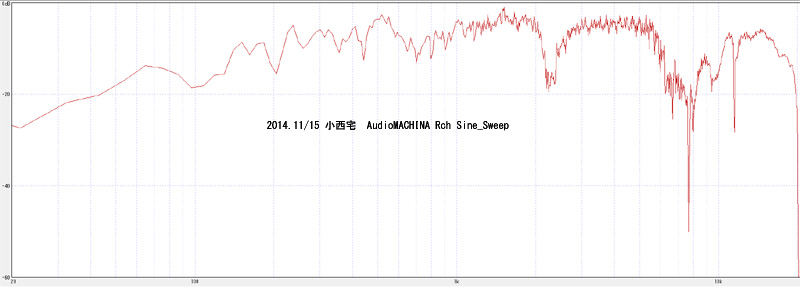

周波数特性 サインスイープ

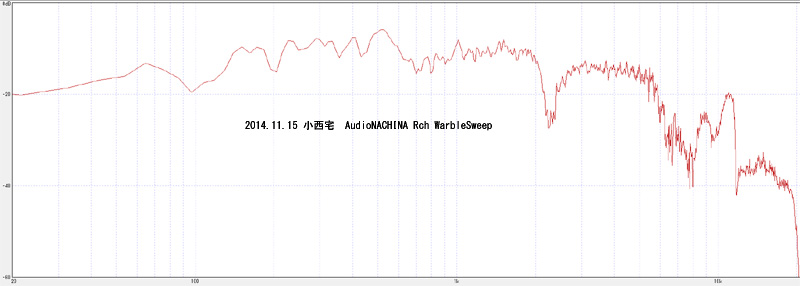

周波数特性 ワーブルスイープ

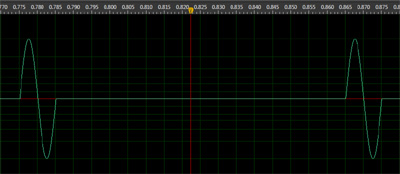

トーンバースト   入力はは単発サイン波で 間隔を波長の１０倍時間 空けてけてある 応答は波形は、 １００Ｈｚのみ２波掲載したが、 他は１波のみとした。	入力波　100Hz   ２波

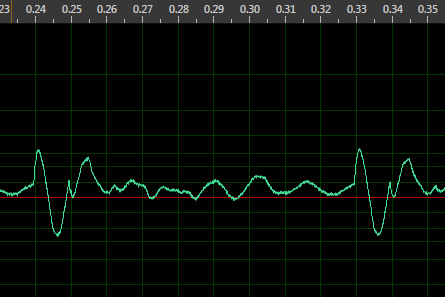

	応答波　100Hz   ２波

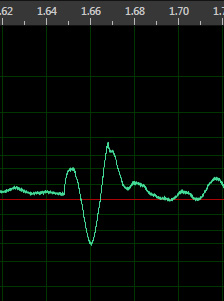

	50Hz	63Hz	80Hz	160Hz

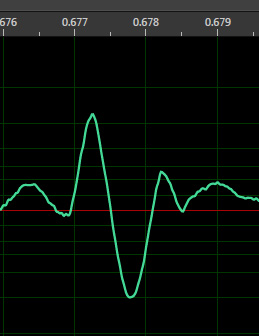

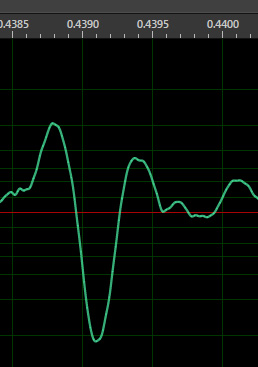

	200Hz	400Hz	800Hz	1600Hz

■感想
周波数特性について
➀ディップが約100Hz,2.3kHz,8kHzに存在する。8kHzはツイーターのクロスオーバー周波数だろうか。
➁2.3ｋＨｚ当たりのディップは、ドライバーの個性か。
➂7kHz～12kHz当たりの落ち込みが気になる。
④低域は60Hzで-10dBは仕様ほどではない。100Hzのディップはウーファーのクロスオーバー周波数と思われる。

トーンバーストについて
➀50Hz～400Hzで頂部に尖塔や乱れが見られる。完全密閉で箱なりは皆無だから、ウーファーのエッジの反射だろうか、少し残念。
➁800Hz～は美しい波形
➂全般的に立ち下がりで余韻が残る
