JBL-Alpair7 4Way　MFB付き　ｽﾋﾟｰｶｰシステム

2015.1.1作成

■特徴

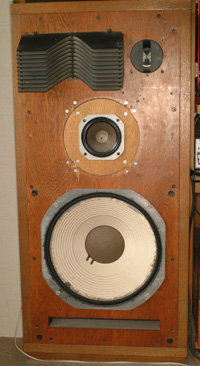

スピーチレンジに音の良いAlpair7を置き低域のJBL LE-14Aにブリッジ式MFBをかけた
スピーチレンジと高域をチャンネルディバイダー方式とし4way3channelとし、LCネットワークによるATTを省いた。
高域のLCネットワークは、Cのみ生かし、直流のスピーカーへの入力とポップノイズからのスピーカー保護を目的とした。
MFBはスピーカーの加工なしのブリッジ式に期待したが、MFB量は3dB(100Hz)で効果は判別し難い。気休め程度である。

■システム図

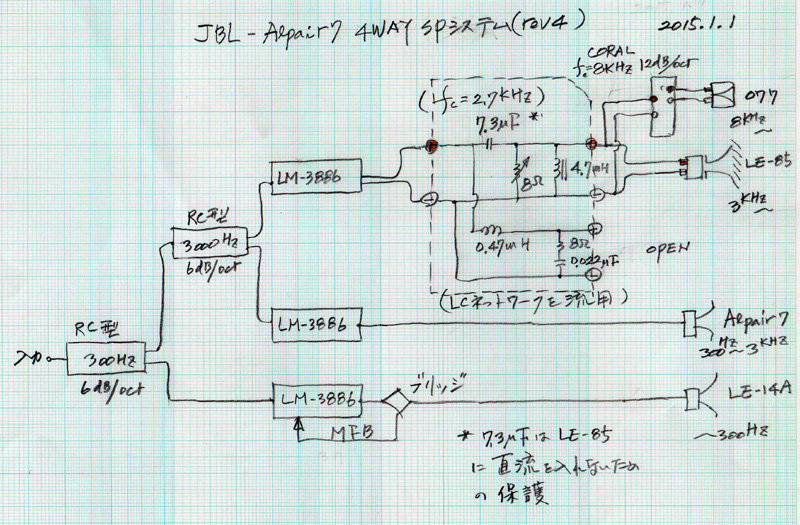

システム図
システム構成	帯域  スピーカーユニット   周波数帯域  ネットワーク/チャンネルデバイダー  fc  ドライバーアンプ  ツイーター  JBL 077  8kHz～  CORAL製12dB/octLCネットワーク  8kHz  LM3886#1  スコーカー  JBL LE-85  3kHz～  自作CR型6dB/oct+自作6dB/octLCネットワーク  3000Hz  LM3886#1  スピーチレンジ  Alpair7  300Hz～3kHz  市販CR型6dB/oct+自作CR型6dB/oct  300Hz,3000Hz  LM3886#2  ウーファー  JBL LE-14A  ～300Hz  市販CR型6dB/oct  300Hz  LM3886 MFB付

■特性

MYSpeakerによる測定

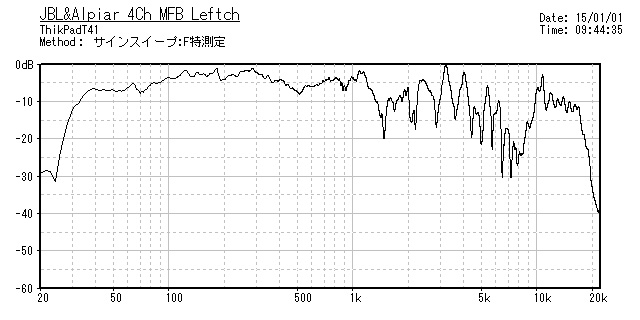

周波数特性（サインsweep）

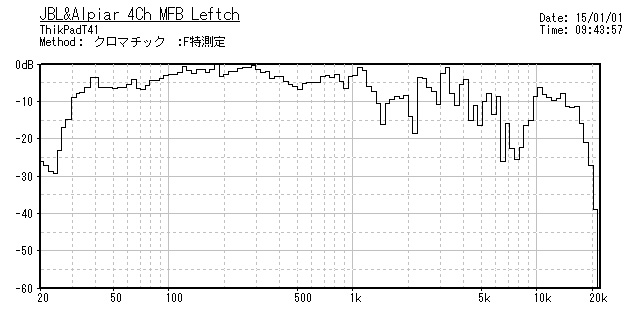

周波数特性（クロマチックsweep）

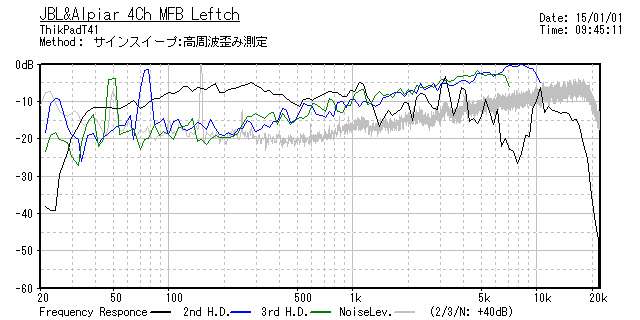

高調波歪特性

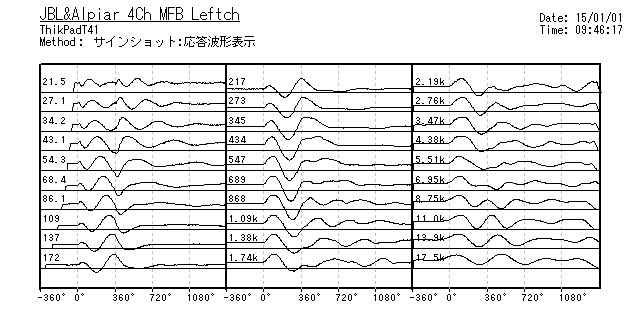

単発サイン波応答

■トーンバースト波による過渡応答

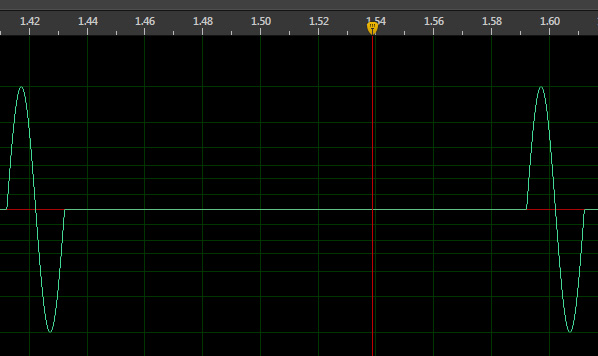

入力波2波		100Hz入力波

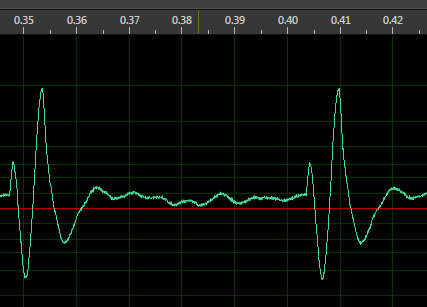

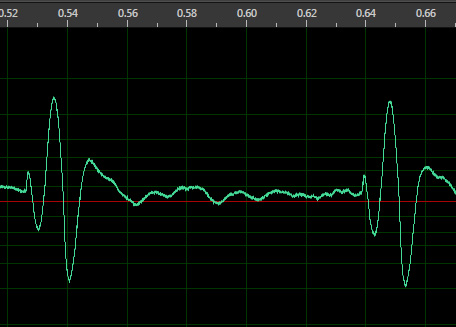

応答波		100Hz応答波

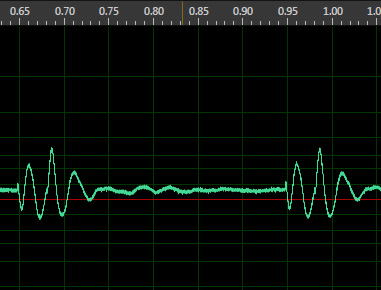

		50Hz応答波	200Hz応答波

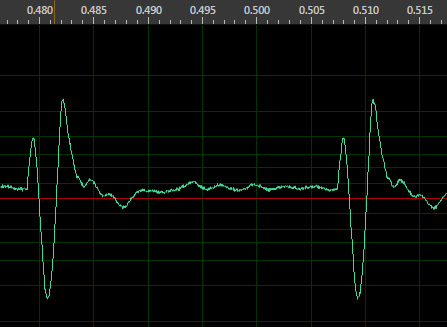

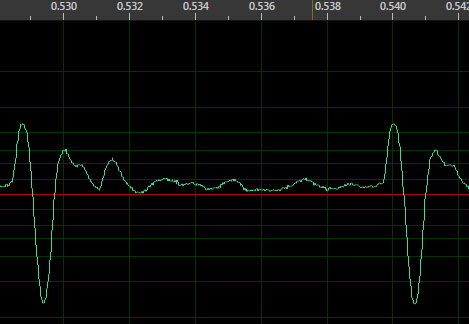

		400Hz応答波	800Hz応答波

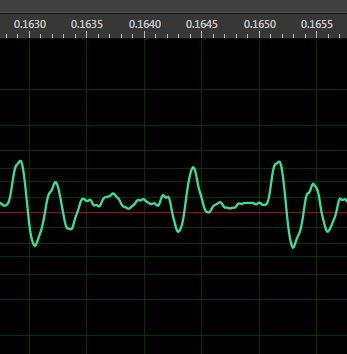

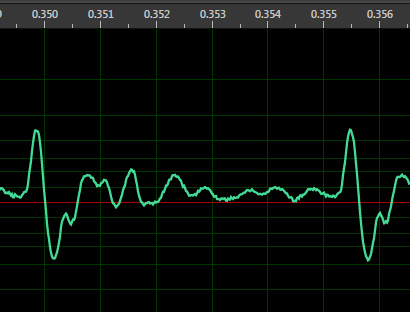

		1600Hz応答波	3150Hz応答波

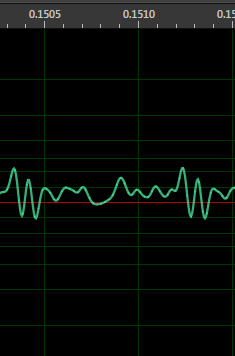

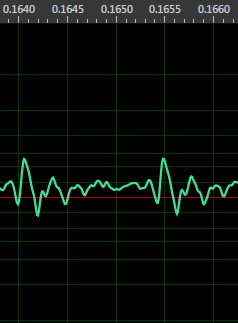

		6300Hz応答波	10000Hz応答波

■結果の評価

➀f特は総じてフラットに調整出来た
➁400Hzまでのトーバースト波はまあまあ
➂MFBの効果は見受けられない
④800Hz～3150Hzの立ち下がりは制動が利いていない
⑤6300Hz～トーバースト波の判別付かない。MySpeakerに於けるサインショット波の出方と異なる。
ホーン型スピーカーの限界かあるいは高域に於いては過渡応答が無意味なのか。
