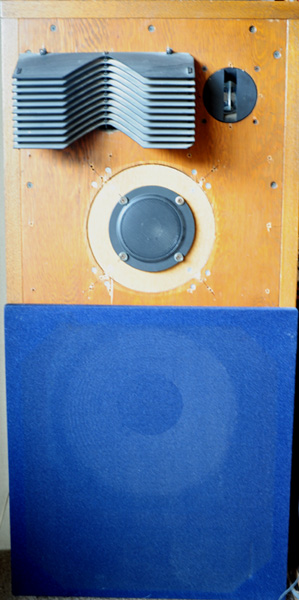

JBL 4WAY SPEAKER SYSTEM (Rev5)

2015.2.26作成

■ミッドレンジに今まで、MARK AUDIO Alpair 7を使っていたが、再びJBL LE5に戻してオールJBLとした。

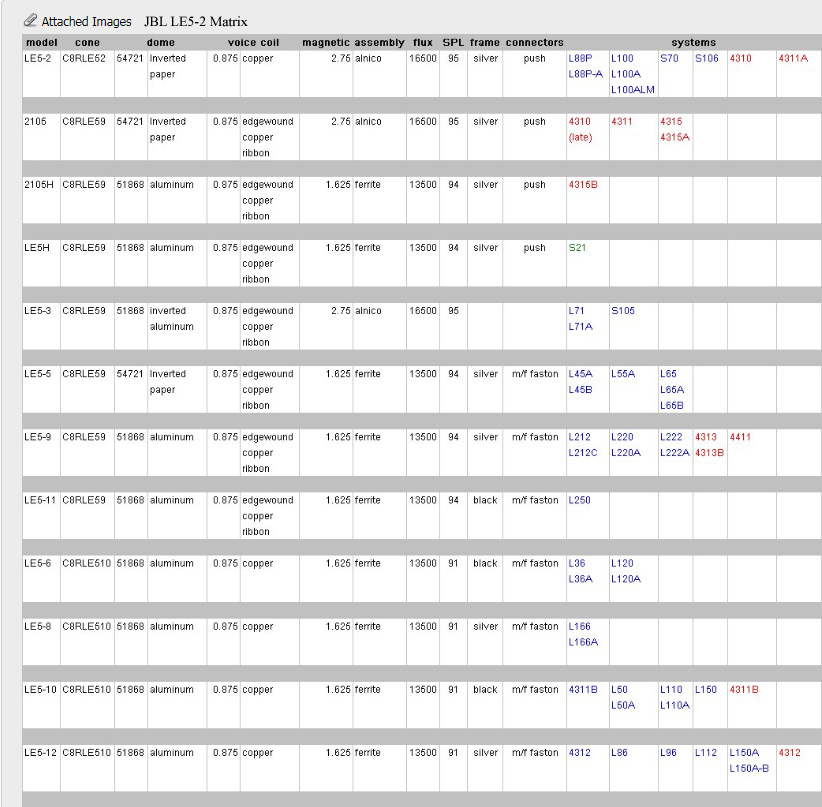

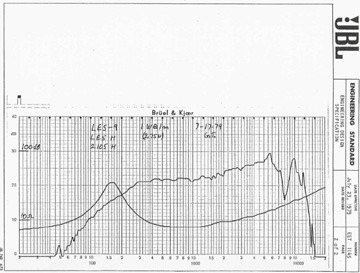

JBL LE5シリーズには、LE5-2から始まってLE5-12まで製造されている。

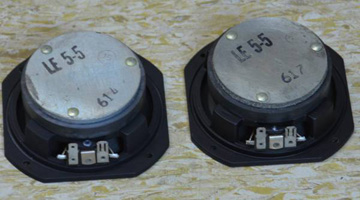

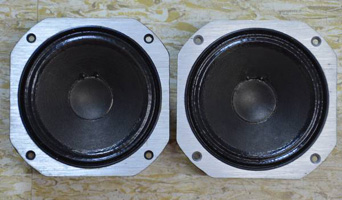

今回調達したのは、JBL LE5-5である。ヤオオクで良品の出物が有ったので落札。ペアーで￥19.800円は少し高価であった。
低域のＬＥ−１４Ａにはブリッジ式MFBを3dBかけてある。

■システム構成

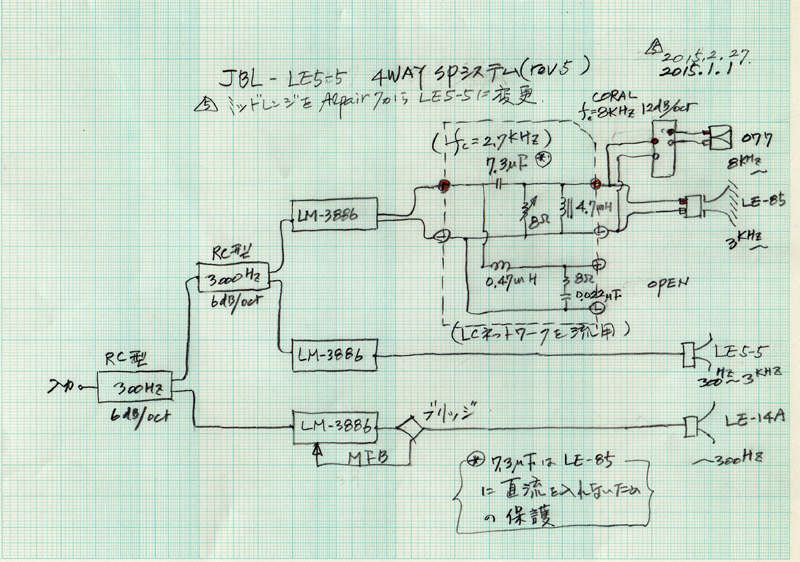

構成図
構成表	帯域  スピーカーユニット   周波数帯域  ネットワーク/チャンネルデバイダー  fc  ドライバーアンプ  ツイーター  JBL 077  8kHz〜  CORAL製12dB/octLCネットワーク  8kHz  LM3886#1  スコーカー  JBL LE-85  3kHz〜  自作CR型6dB/oct+自作6dB/octLCネットワーク  3000Hz  LM3886#1  スピーチレンジ  JBL LE5-5  300Hz〜3kHz  市販CR型6dB/oct+自作CR型6dB/oct  300Hz,3000Hz  LM3886#2  ウーファー  JBL LE-14A  〜300Hz  市販CR型6dB/oct  300Hz  LM3886 MFB付

■特性
１，総合特性　MySpeakerで測定しました

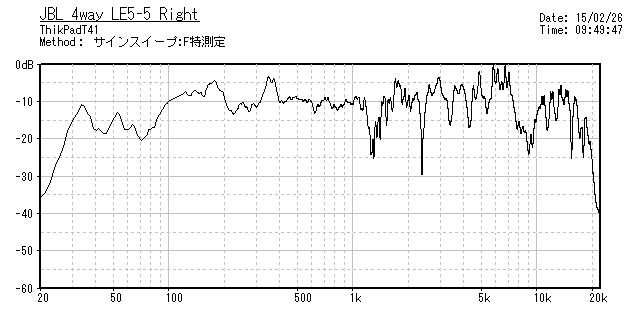

周波数特性 サイン波Sweep

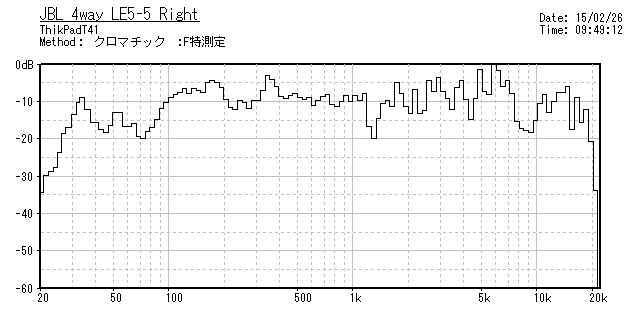

周波数特性 クロマチックSweep

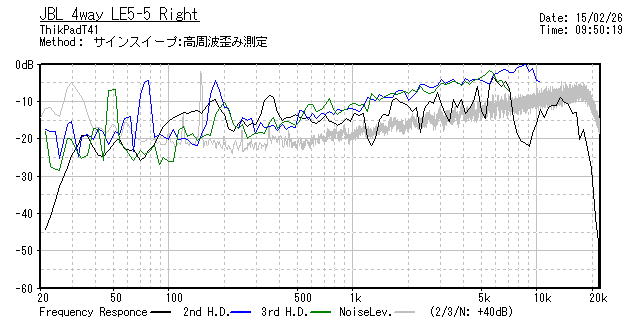

高調波歪み特性

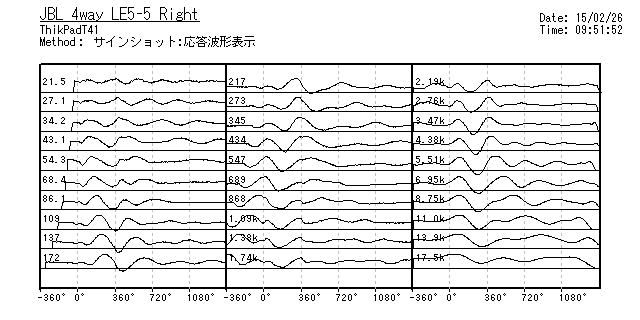

単発波サイン応答

２，トーバースト特性

単発サイン波を入力しマイクで収録して波形を観測した

入力波2波		100Hz入力波

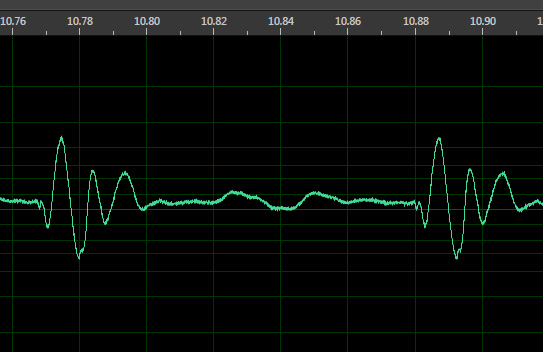

応答波		100Hz応答波

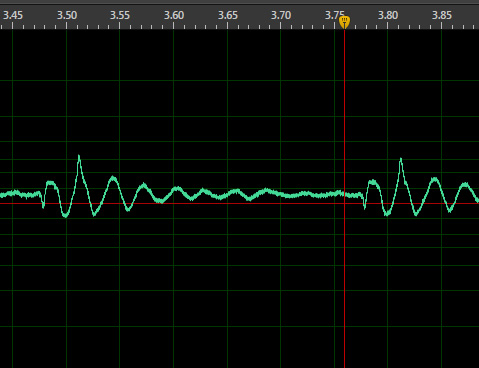

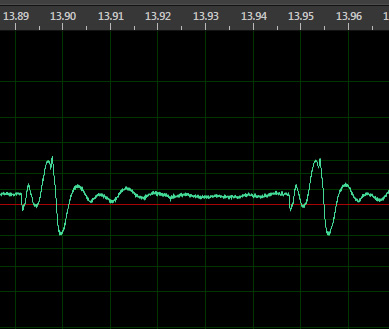

		50Hz応答波	200Hz応答波

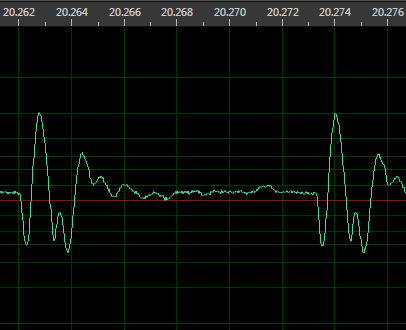

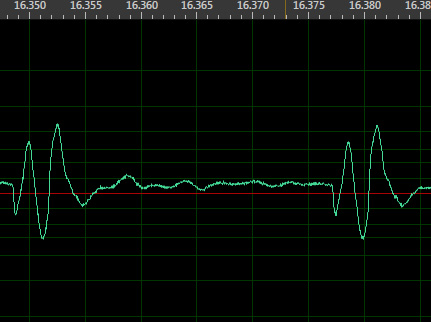

		400Hz応答波	800Hz応答波

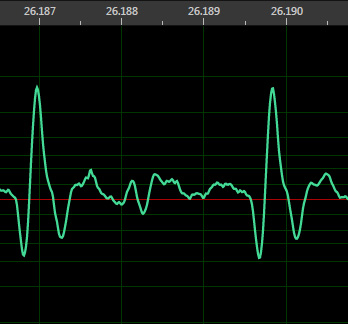

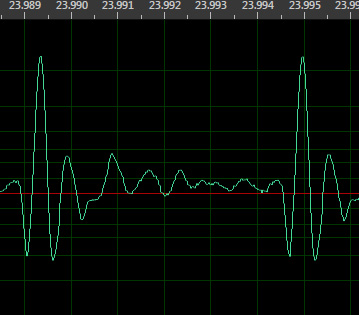

		1600Hz応答波	3150Hz応答波

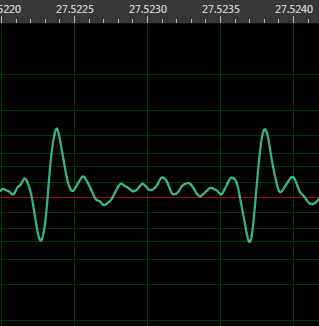

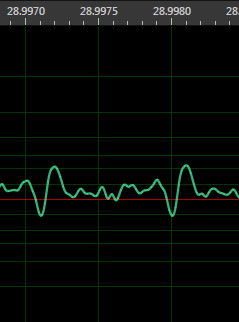

		6300Hz応答波	10000Hz応答波

■感想
スピーチレンジを、JBL LE5-5にすることにより、400HZ〜1600Hzのトーンバースト波形が前のAlpair7より改善されたかな、と思う
音色は、ピアノがより明確になったような気がする。
弦楽器は、うるささはない。声楽は自然である。
総じて成功といえるので、しばらくはこれで聴いてみたい。
