2024.5.23作成
2024.7.3更改
Fostex NF-4A（アンプなし）の特性rev1
Fostex NF-4Aジャンクをヤオオクで落札
ジャンク内容は、
１，アンプが片方作動せず
２，Tweeterが片方が破壊、片方はヘコミ
改造内容
１，アンプは外してパッシブスピカーとして使う
２，Tweeterを片方をオンキョーの形状が似ているD-102EXG(TW3158D)に置き換え、ヘコミの方は音は出ているのでそのまま使う。
３，LCネットワークは手持ちの部品で作成し背面に取付。クロスオーバーはNF-4Aの仕様に合わせてfc=2.5kHz,6dB/octとした。
| |
|

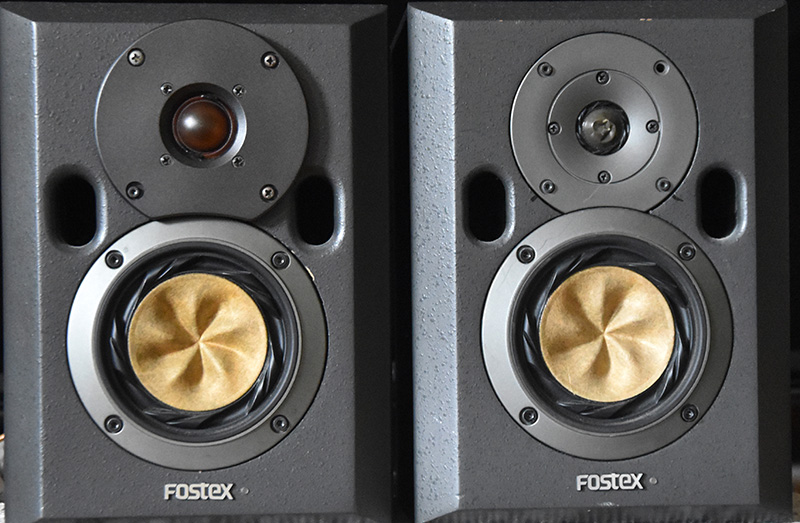

| オンキョーTweeter正面 | フォステックスTweeter正面 |
| |
|

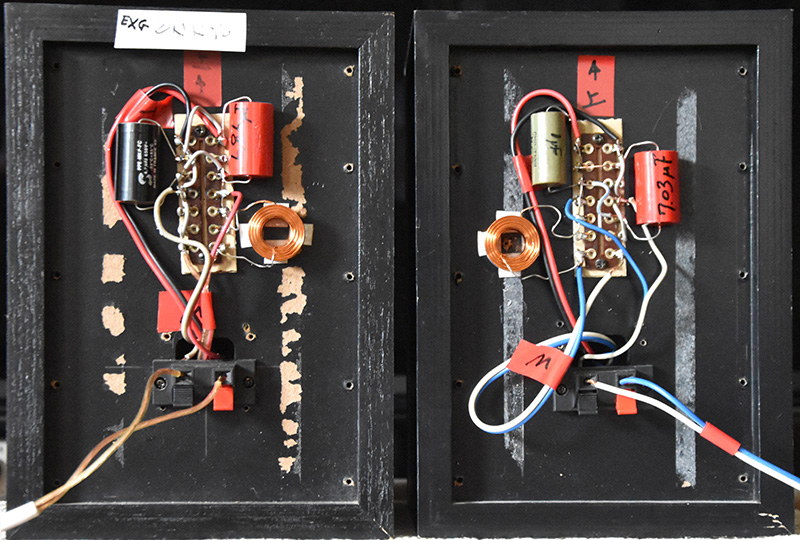

| 背面ネットワーク | 背面ネットワーク |
| |
|

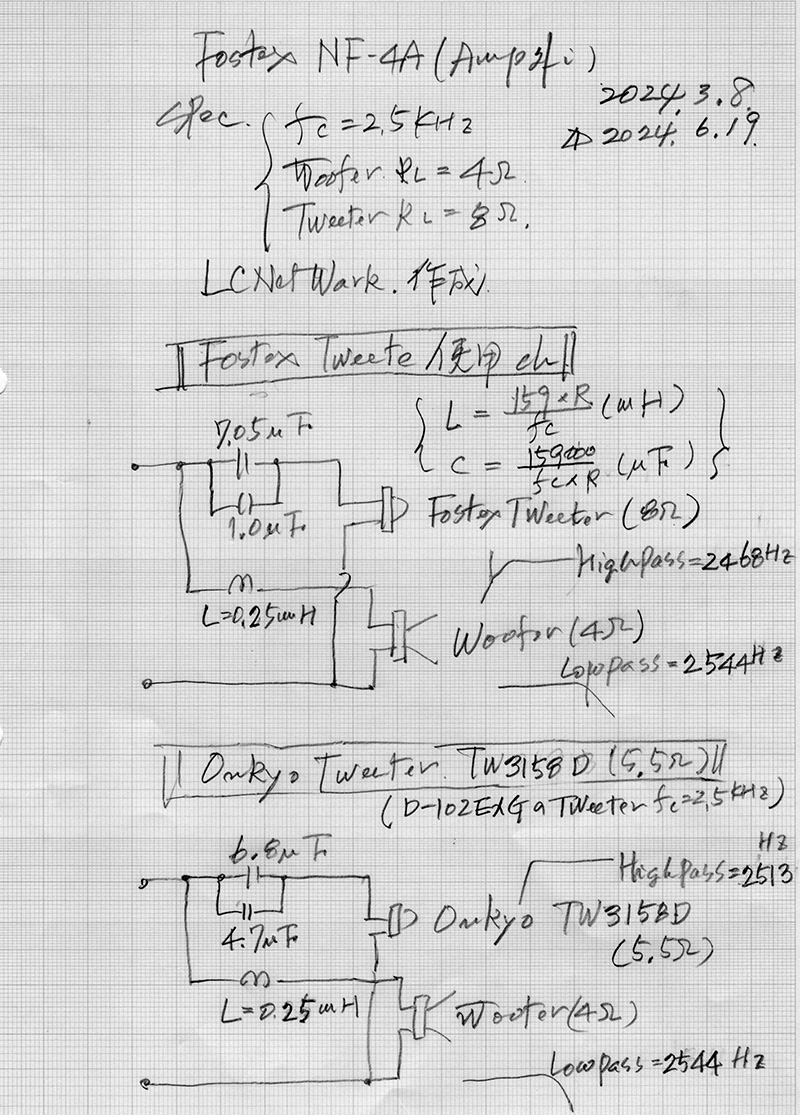

| ネットワーク回路図 | |
周波数特性(MySpeakerによる)
| f得 | オンキョーTweeter | フォステックスTweeter |
 |
 |
|

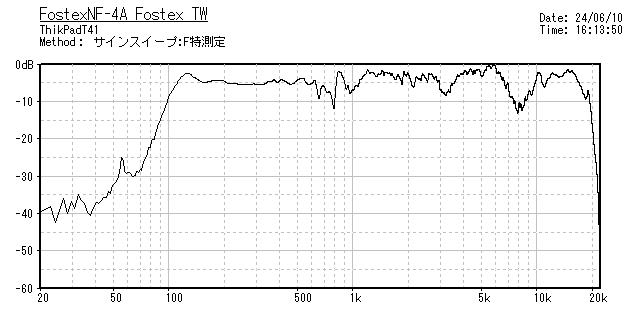

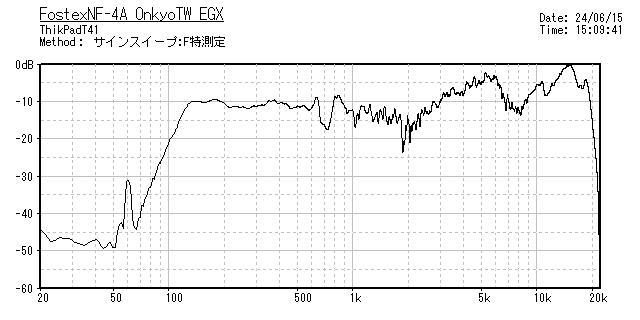

| サインスイープ | ホワイトノイズスイープ | |
 |
 |
|

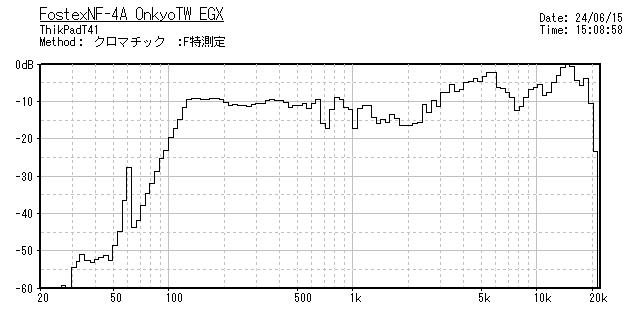

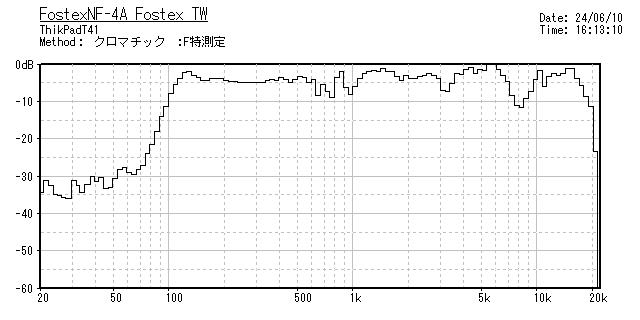

| クロマティックスイープ | クロマティックスイープ | |

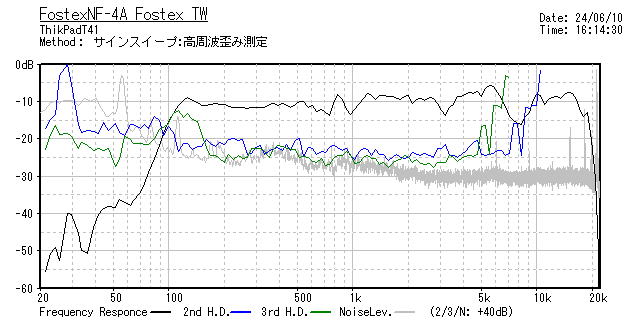

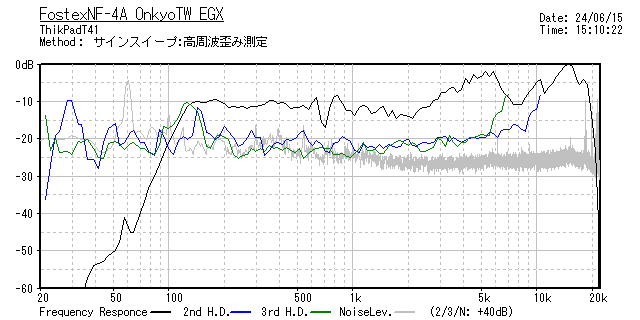

| 歪特性 |  |
 |

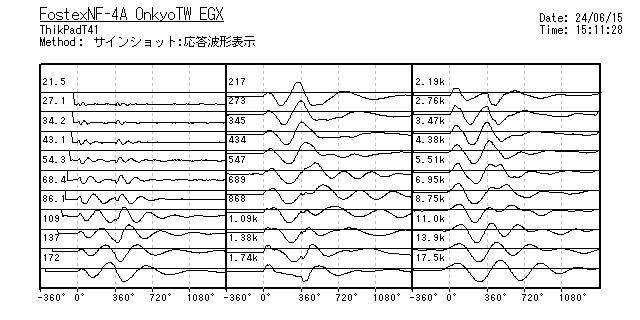

| 応答波形 |  |
 |

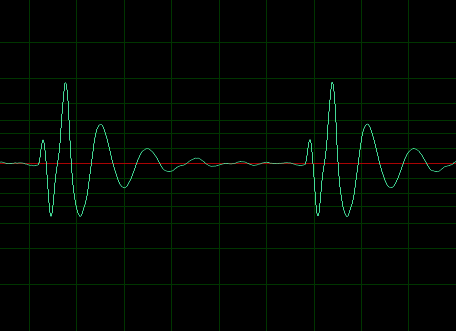

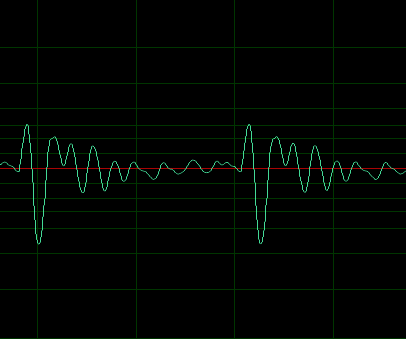

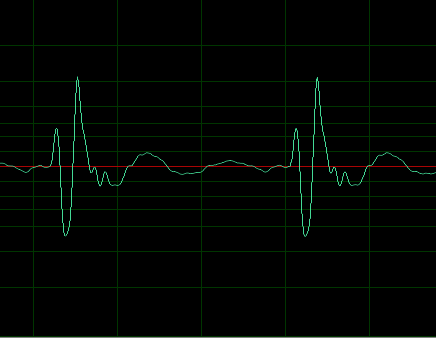

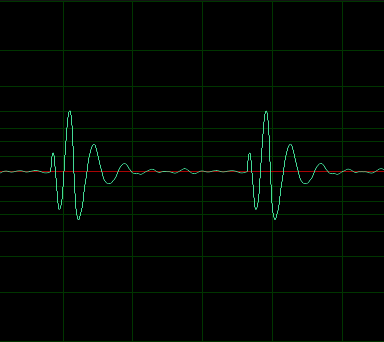

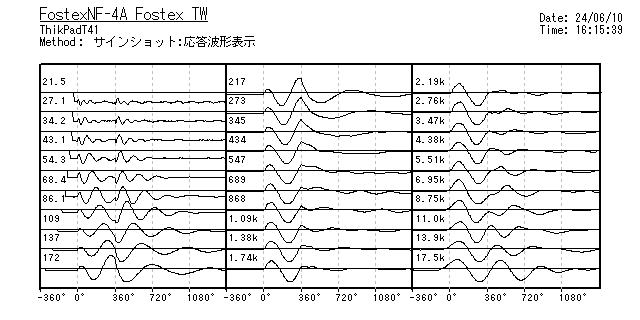

過渡応答
| オンキョーTweeter | フォステックスTweeter | |||

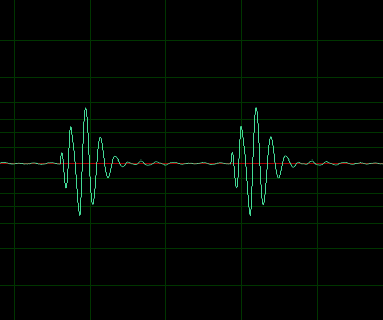

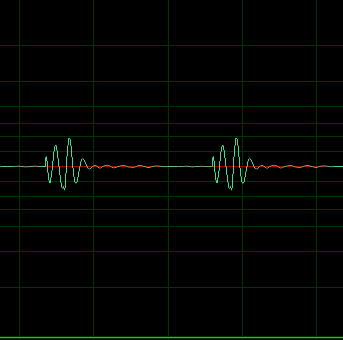

| 100Hz | 200Hz | 100Hz | 200Hz | |
 |
 |
 |
 |
|

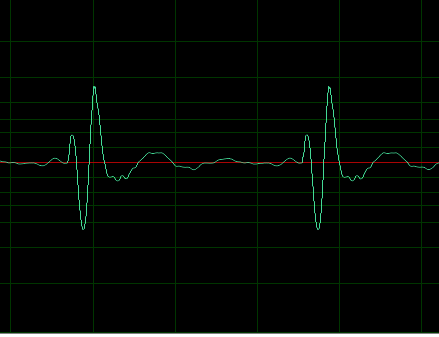

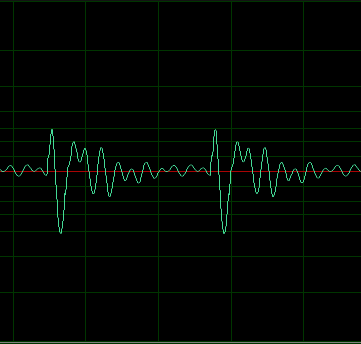

| 400Hz | 800Hz | 400Hz | 800Hz | |
 |
 |
 |
 |
|

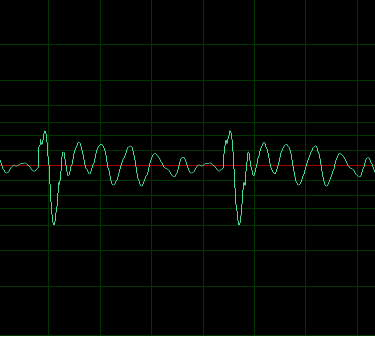

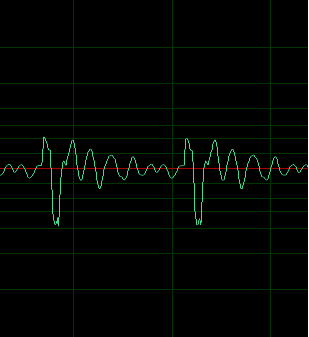

| 1600Hz | 3150Hz | 1600Hz | 3150Hz | |
 |
 |
 |
 |
|
| 4000Hz | 6300Hz | 4000Hz | 6300Hz | |
 |
 |
 |
 |
|
| 8000Hz | 10000Hz | 8000Hz | 10000Hz | |
 |
 |
 |
 |
|
