2024.5.23作成
Fostex NF-4A（アンプなし）の特性
Fostex NF-4Aジャンクをヤオオクで落札
ジャンク内容は、
１，アンプが片方作動せず
２，Tweeterが片方が破壊、片方はヘコミ
改造内容
１，アンプは外してパッシブスピカーとして使う
２，Tweeterを片方をオンキョーの形状が似ている物(TW3191B)に置き換え、ヘコミの方は音は出ているのでそのまま使う
３，LCネットワーク6dB/octを手持ちの部品で作成し背面に取付。必ずしもクロスオーバーは正確ではない。
| |
|

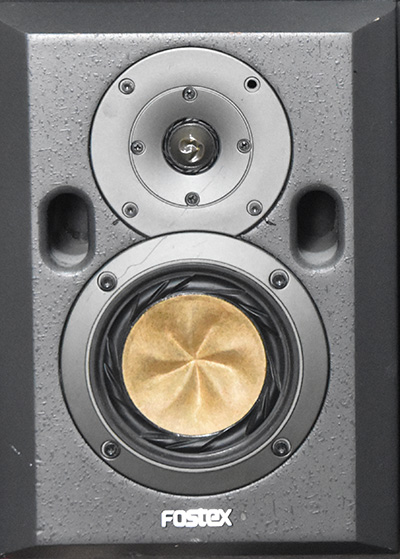

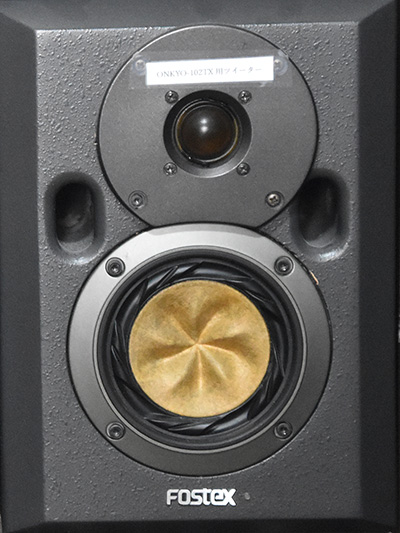

| フォステックスTweeter正面 | オンキョーTweeter正面 |
| |
|

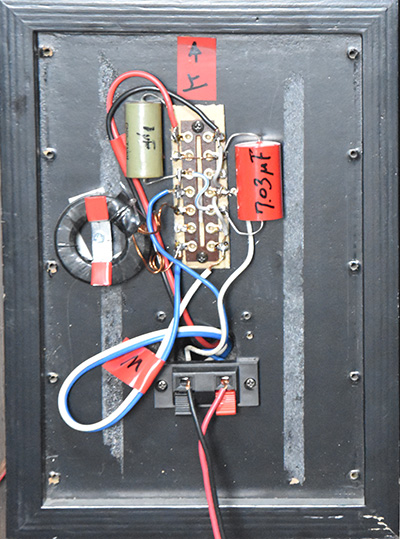

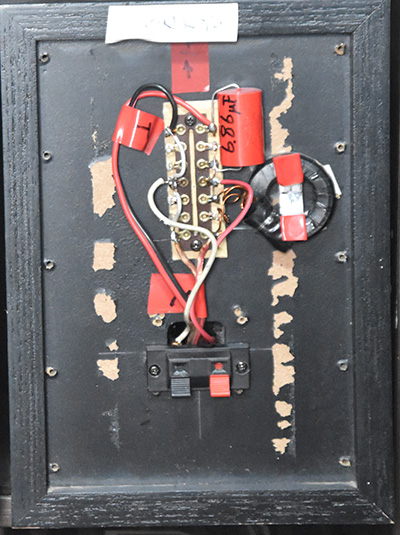

| 背面ネットワーク | 背面ネットワーク |
| |
|

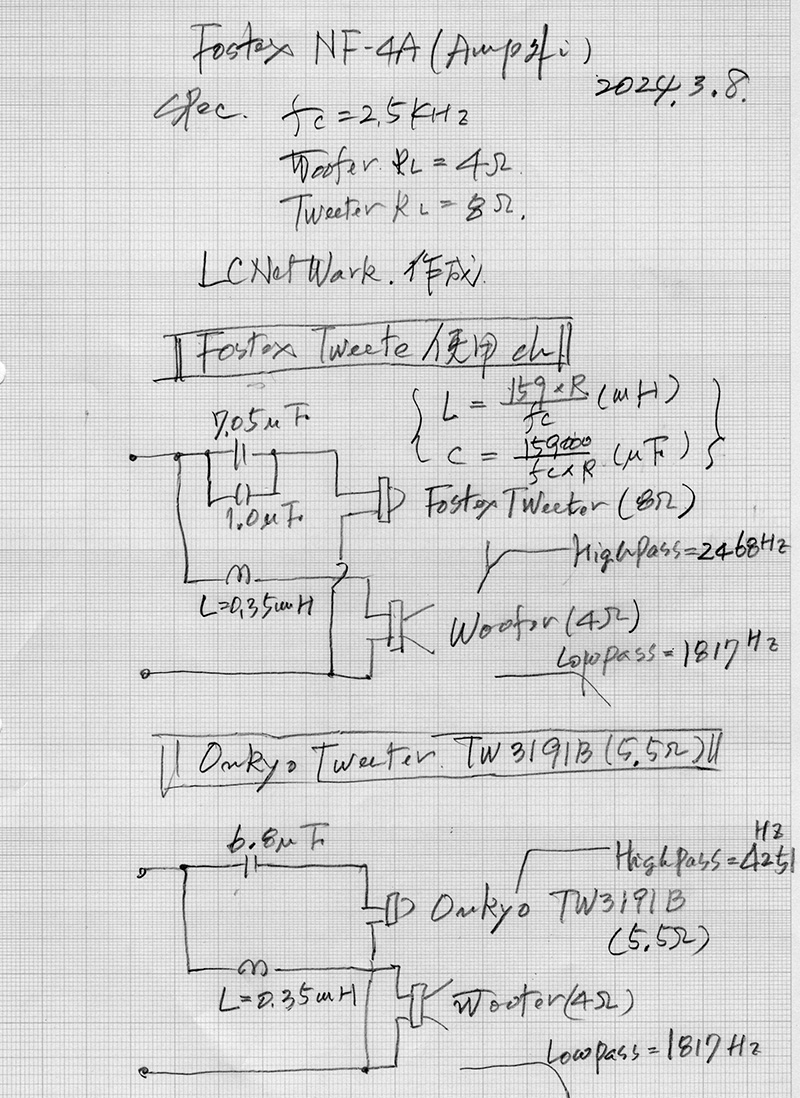

| ネットワーク回路図 | |
周波数特性
| f得 | フォステックスTweeter | オンキョーTweeter |
 |
 |
|

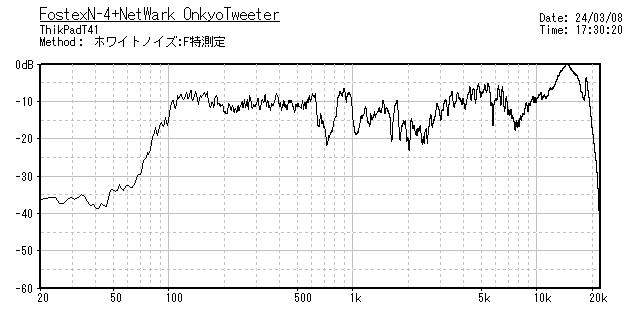

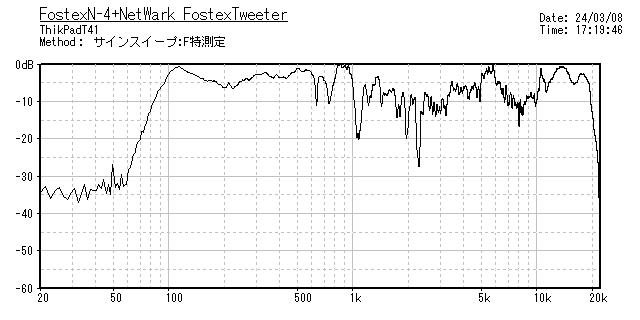

| サインスイープ | ホワイトノイズスイープ | |
 |
 |
|

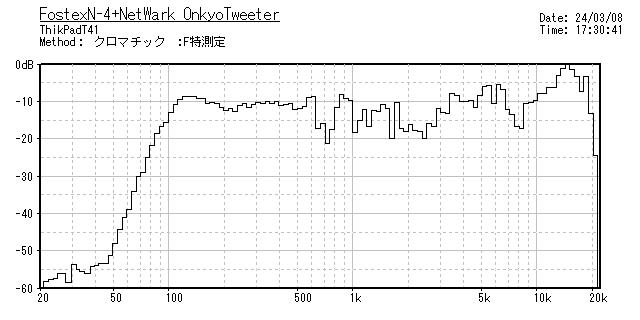

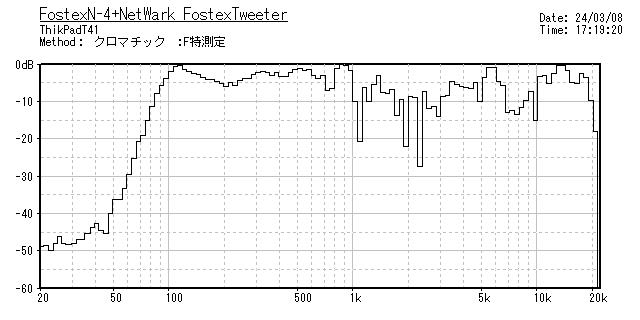

| クロマティックスイープ | クロマティックスイープ | |

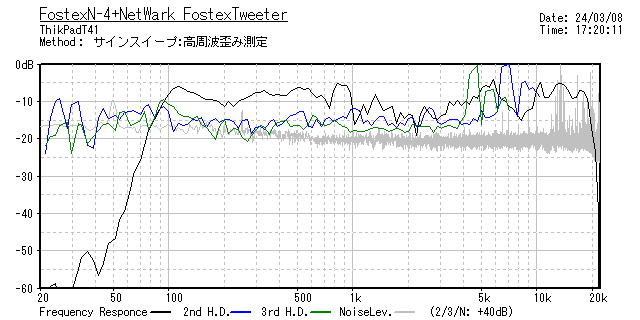

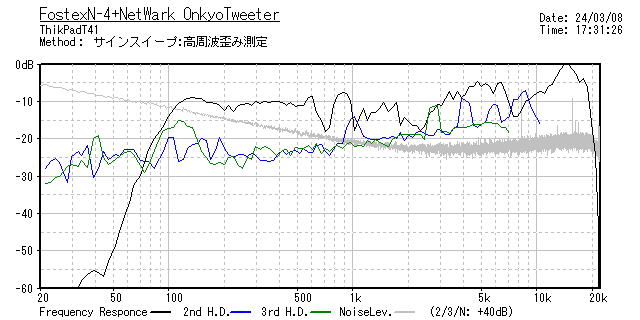

| 歪特性 |  |
 |

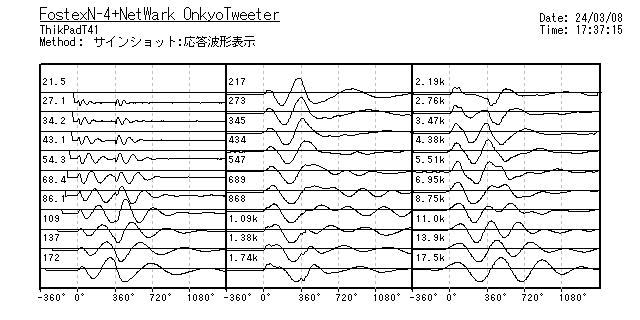

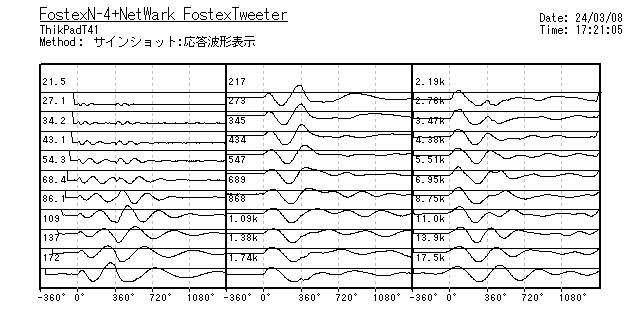

| 応答波形 |  |
 |
過渡応答
| フォステックスTweeter | オンキョーTweeter | |||
| 100Hz | 200Hz | 100Hz | 200Hz | |
 |
 |
 |
 |
|
| 400Hz | 800Hz | 400Hz | 800Hz | |
 |
 |
 |
 |
|
| 1600Hz | 3150Hz | 1600Hz | 3150Hz | |
 |
 |
 |
 |
|
| 6300Hz | 10000Hz | 6300Hz | 10000Hz | |
 |
 |
 |
 |
|
