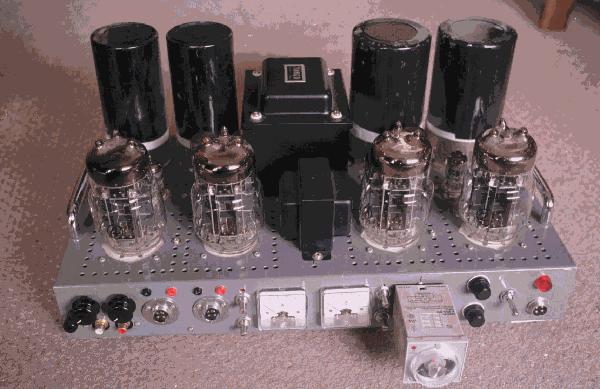

6C33C　OTLメインアンプ 　初段に5751(12AX7同等)を用い、カソード結合型位相反転した。
カソード抵抗の替わりに、6AU6の５極管特性を利用して、定電流回路にしたところがみそ。
これにより、5751のプレート抵抗は同一値で同一電圧がでる。
ドライバー段は、強力ドライブをねらって、6BX7のP.Pである。
6C33C入力端で実測したら、約35Vで同一であった。
リークムラード型と違って、プレート抵抗値が同一なのが気分が良い。 しかし最終端ｆで出力が出ない。RL=30Ω負荷で15V(RMS)がやっと。
6C33Cは、両ヒーター点火し、のアイドリング電流は、200mAとしてある。

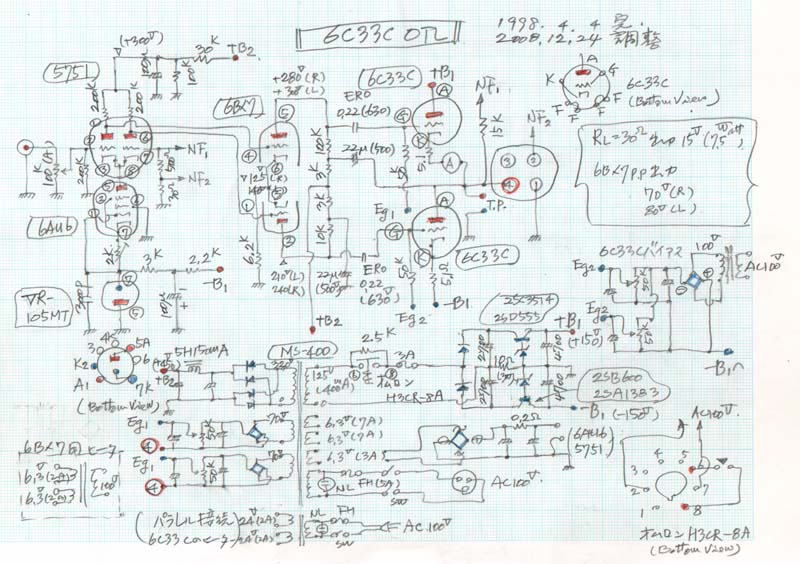

回路図は、 トップへ
