2002/05/12
6082はヒータ電圧が24Ｖで４本でAC100Vがトランスレスで使える。特性は6080に同じ。
パワートランスは、1:1の安いものを求め、第二パワートランスはジャンク品。
SEPP OTL 回路は武末数馬氏のイミテーション。特徴はドライバー段に6BX7を使ったこと。

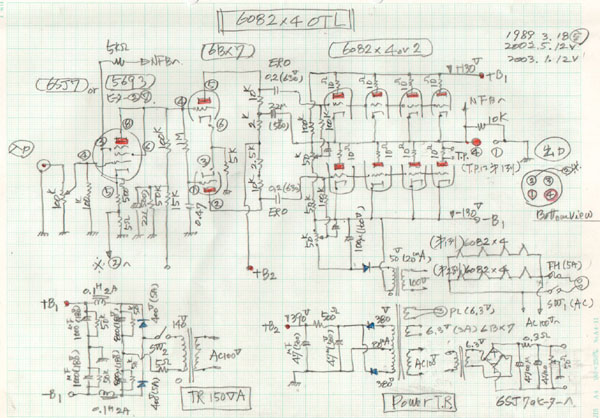

回路図
写真
| 全景 | 上面 |
 |
 |
| 配線状況 | 前面 |
 |
 |
定格性能
| 定格 | |
| 定格出力 | 12Ｗ＋12Ｗ（1ｋＨｚ、８Ω） |
| 周波数特性 | 20Ｈｚ～１００ｋＨｚ（±1ｄＢ） |
| 負荷インピーダンス | 8Ω～30Ω |
| 入力感度／入力インピーダンス | 2Ｖ／10０ｋΩ |
| 残留雑音 | 1.5mV(8Ω) |
| 電源 | ＡＣ５０／６０Ｈｚ，１００Ｖ |
| 消費電力 | 235Ｗ（B電源OFF時185Ｗ） |
| 寸法（幅＊高さ＊奥行き） | 259*190＊370（ｍｍ） |
| 重量 | １０．0Ｋｇ |
使用マニュアル
■パワーオンは、ACをオンして、次にＢ＋をオンします。
但し、B+を常にオンの状態でいきなりACをオンしても問題ありません。
■6082を４本（ステレオで左右各２本）の場合は、第１列（奥の列）だけ運転してください。この場合、第２列の空きのGTソケットには、ゴミよけに付属のGTプラグで蓋をしてください。
■パワー段の調整
①前面のテストポイントと出力端に電圧計をセットします。
③シャーシ裏面にあるボリュームを動かして、前面のテストポイントに電圧計が約0.3V(Ip=30mAに相当)(0.2V～0.4V)、同時に、出力端の電圧計がゼロになるように、調整します。
③この作業を左右それぞれ行って下さい。
