6080×2 ボンネット付き OTL
簡易型のボンネット付きOTLを出来るだけ軽装備で組んだ。
ドライバーは力のある双3極管5687のミュラードタイプ、初段は高μみら12AX7の半分で利得を稼ぐ。
出力段は、±バランス電源の武末数馬式SEPP OTL。

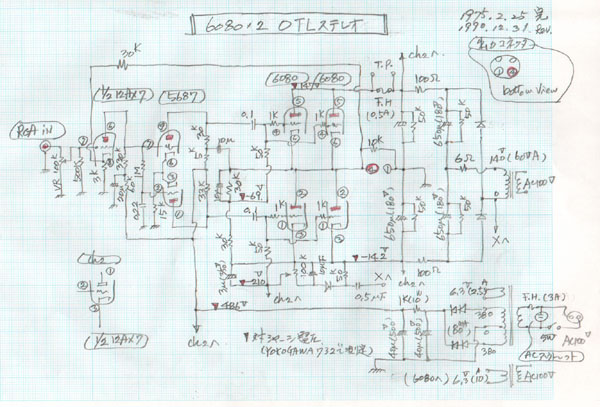

回路図
写真
| 全景 | ボンネットをはずしたところ |
 |
 |
| 上面 | 背面の配線状況 |
 |
 |
| 6080 *2 OTLステレオ定格 | |
| 定格出力 | 3Ｗ＋3Ｗ（1ｋＨｚ、８Ω） |
| プレート電流（４本分） | 125mA |
| 周波数特性 | 20Ｈｚ～20ｋＨｚ（±1ｄＢ） |
| 負荷インピーダンス | 8Ω～30Ω |
| 入力感度／入力インピーダンス | 0.5Ｖ／100ｋΩ |
| 残留雑音 | 0.5mV(8Ω) |
| 電源 | ＡＣ５０／６０Ｈｚ，１００Ｖ |
| アウトレット | AC100V(switced) |
| ヒューズ | AC電源；3A、出力段B電源；0.5A |
| 消費電力 | 145Ｗ |
| 寸法（幅＊高さ＊奥行き） | 250*170＊230（ツマミを含む）（ｍｍ） |
| 重量 | 10．0Ｋｇ |
■ 6080*2 OTLステレオパワーアンプ調整マニュアル
パワー段の調整
（はじめにACはOFFにしておきます）
① ボンネットを外してシャーシー上面のテストポイントに電流計（300mA）をセットし、B電源のヒューズホルダーを空けてヒューズ（0.5A）を外します。
② 出力端に電圧計をセットします。
③ ACのSWをONにし、約１分待ちます。
③シャーシ上面にあるボリュームを動かして、出力端の電圧計がゼロになるように調整します。
④ この作業を左右それぞれ行って下さい。
⑤ テストポイントの電流計は、100～160(mA)を確認します。
